菜鸟问下，怎么让过孔不带焊盘，就是把过孔盖上绿油
录入：edatop.com 点击：

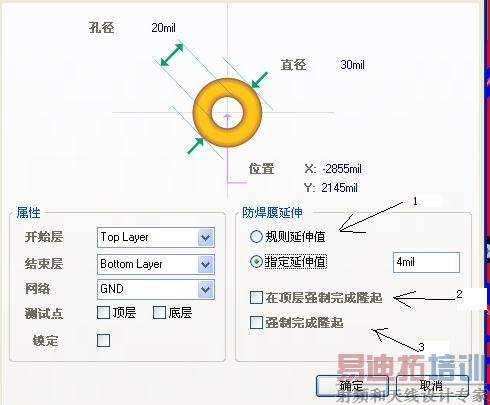

在过孔的属性里面
双击要修改的过孔，弹出属性框，在最下面有一个选项勾一下即可
是1、2,3的那个啊,
是把1阻焊膜沿伸修改为0吗?
没用过中文，
我用的是英文的99SE
直接告诉厂家，过孔要盖油
5L方法简单易用
一般问题还是直接告诉厂家你的要求比较简便……
偷偷用绿色水彩笔....
修改
将直径改为与孔径一样的数值。
把阻焊延伸改为负值就可以了
我平时用的5楼的办法
我平时用的5楼的办法。
hehe
如果想在顶层盖绿油，选择在顶层强制完成隆起，在底层选择强制完成隆起
这样就会全部覆盖绿油
改属性
用multilayer层
要特别说明.
不特别说明过孔是一通孔.特别说明说明了之后过孔会给你用绿油堵死.
严重看扁8楼，呵呵。
也刚遇到这个的问题
一个比较好的办法就是5楼的方法
在保险的方法就是在设置规则中，VIA的类型中的制定延伸膜设置为负值
这样制版人员不用看说明文档也不会弄错的
在属性栏里把焊盘和孔的大小设置成一样的大小
主要看你用什么样的画图软件啦！
