怎么将元件的焊盘孔做成非圆形

圆的孔好加工，还能做成方的吗，那样怎么加工啊，用凿子
呵呵开玩笑，我不知道还能做其它孔的焊盘
学习了

为什么要非圆形啊
圆的焊起来不是很方便的.方的加工也困难

有些特殊的期间，引脚不是圆的
而且一般都是薄片形，要是做成圆形直径会很大，所以要根据引脚的实际形状做了！

pads里面有Slotted选项，可以设置长度角度等参数

音乐乐乐
pads里面有Slotted选项，可以设置长度角度等参数
没有找到呢.可以说得清楚点吗????

怎么将元件的焊盘孔做成非圆形
在属性里有的
双击焊盘就出来了

是啊，焊盘属性里面有

焊盘孔做成非圆形可以啊
画一个孔径为0的焊盘，然后在机械层开孔
我就这样干过，开了个长方形的孔

我的看法
各位误解了，是有这样的情况存在的。
焊标准的元器件，你的焊盘孔全数是圆的，但是PCB板上要焊接非标准元器件呢，比如有些插件是自己开的模，非标准形状的呢？
我的方法：
在keepoutlayer层先画出形状，然后加一些足够大的PAD，或者是在KEEPOUTLAYER的形状的边缘部分直接加铜皮，再注明做镀层处理。

to 音乐乐乐
还是没找到你说的！
只有改变焊盘形状的,孔径的,没有该孔的形状的！

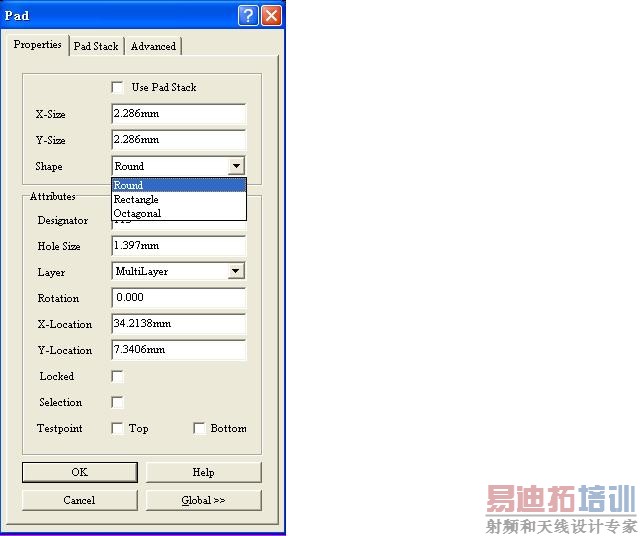

你把你的焊盘属性对话框贴图上来看看

Allegro可以做到
Allegro中的PAD有HOLE-TYPE选项,可以做三种类型的孔(圆的,椭圆的,矩形的).
--------------------------------------------------------------------
欢迎访问我的网站:
www.smartever.com

音乐乐乐看看

音乐乐乐看
