入职两个月了，画的电源板

怎么固定？

貌似打了4个洞。

如果电解电容极性全部一致, 批量生产质检检查元器件时就更容易了

LS，电源板必须得优先照顾线路电阻；而且LZ这样子检查起来也很方便的。
LZ的板整体来说布的不错，但是要注意：
1、消振电容应该尽量靠近IC，应该和下面的二极管交换位置
2、电流线尽量粗一些，低压电路安全间距还可以小一些，所以整流桥出来那里还应该加粗点，C12、C8下面的线没必要凹进去
3、安装孔拧上螺丝后螺丝会接触到铜皮，如果是拧在金属板上，那就好看了——这是个严重失误。

再就是要注意地线阻抗，U2 的引出线也有问题

好板子

地线细了点

6L正解

还有一个问题，初步怀疑6个无极性电容的孔小了，如果孔没小，那可能就是焊盘太小了。

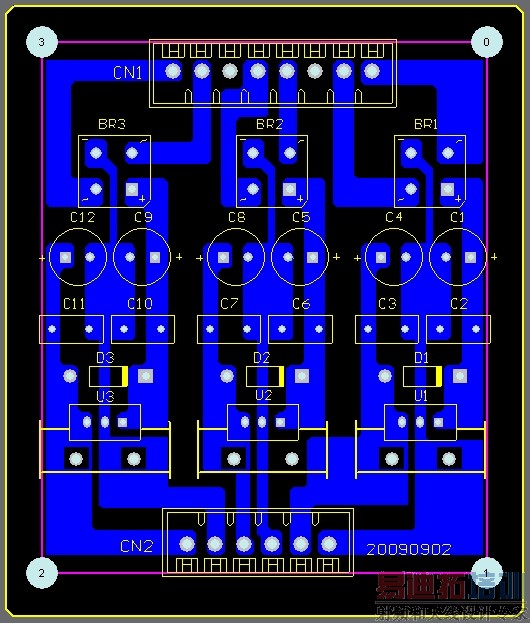

[img][img][[/img]

顶

电源板在满足线间距的情况线尽量粗,单面板的焊盘尽量大,最少在一个方向留出大的面积,如果小的话,打孔的时候焊盘就很少上锡的地方,多做几次就知道了,初做的板能这样已经不错了

LZ输出 的电容 ，这样 接的话 ，效果 是不是 就 不好了， 我也不太懂， 最好是 按顺序 排下来 ！
