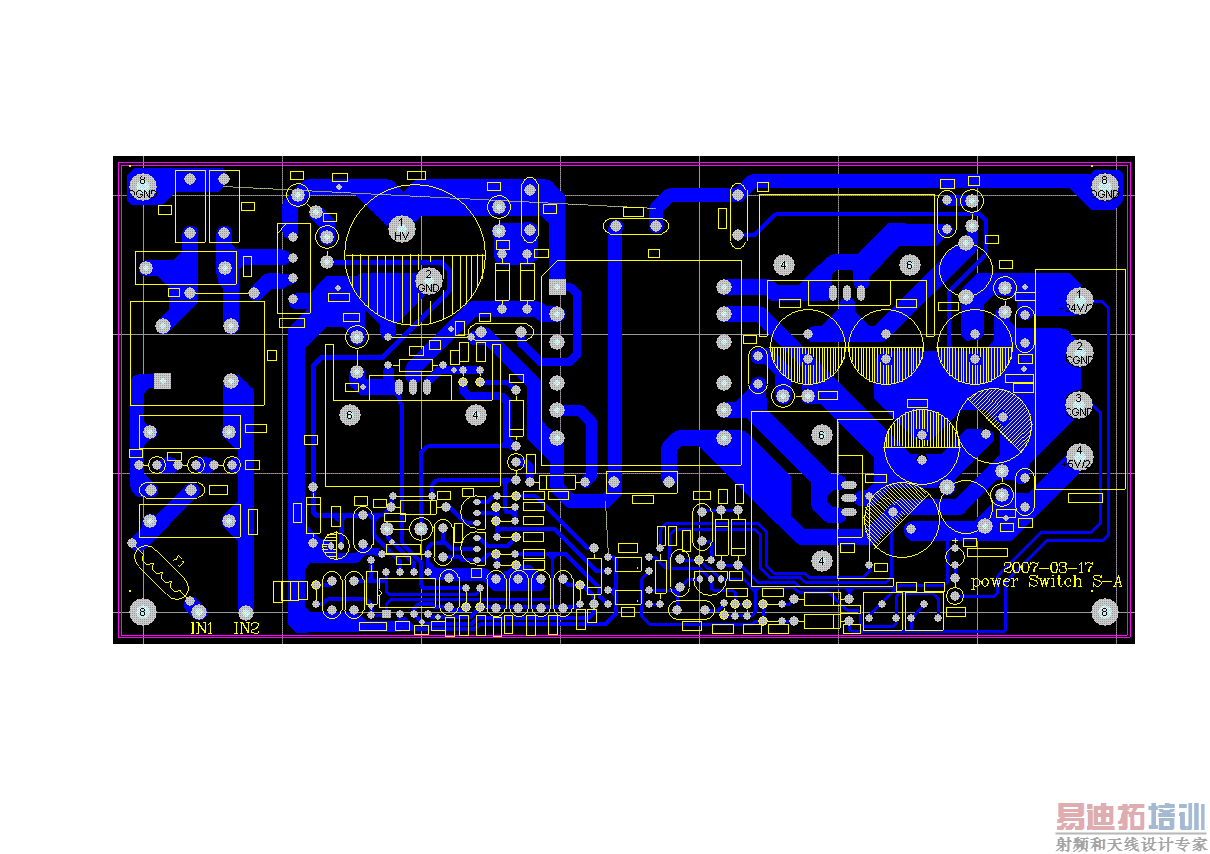

我画的开关电源板，大家看看，有什么问题请指正

目前做成了单层板
一共有五根跳线....双路输出,分别为24V/2A,5V/2A.
做开关电源不久,请各位朋友不惜请正....谢谢

输入那里LN间距太小，焊盘太靠近安装孔了

添加焊盘的泪滴，这样可以让单面板的焊盘牢固一点。
注意有几A电流的电流流过的路径上，线路加宽。注意某些器件的散热，还有就是考虑铺铜。

谢谢二位

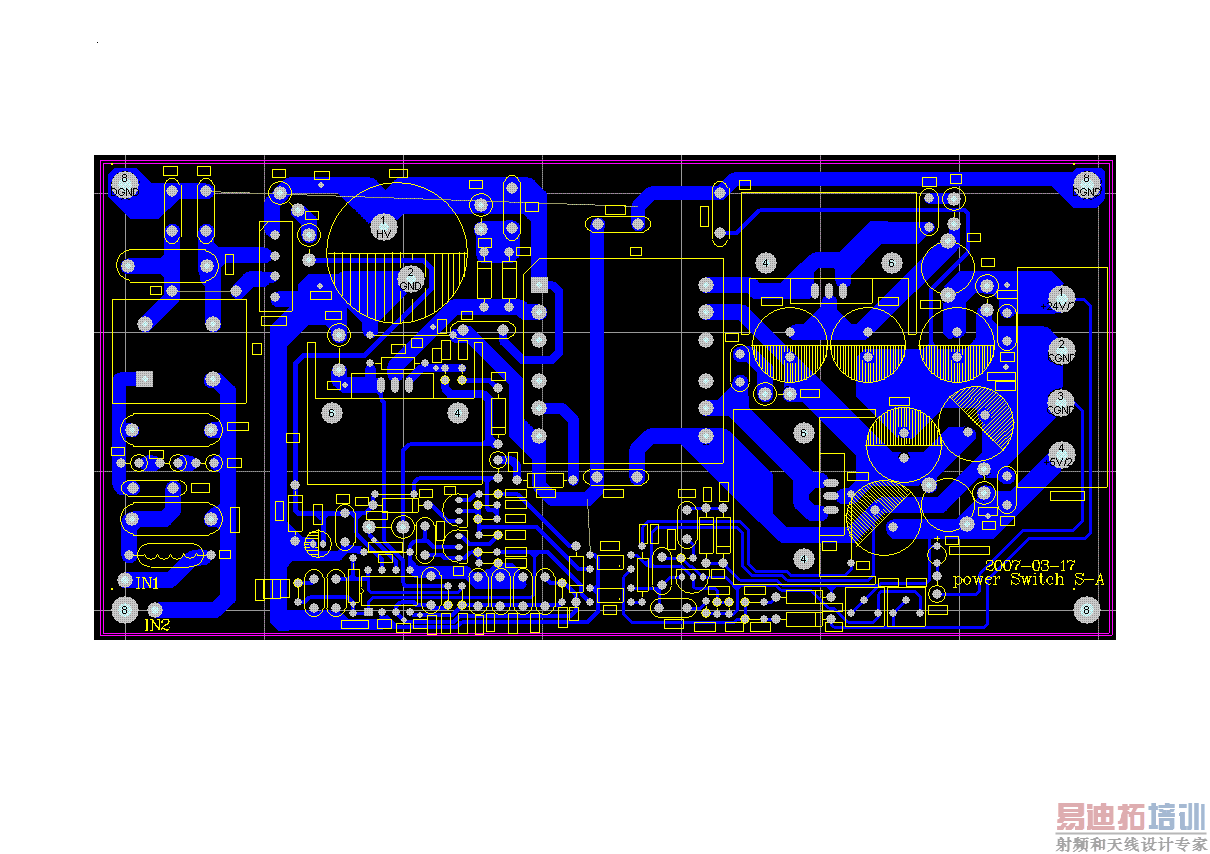

差点犯了个致命的错误,我现在把输入间距弄为5MM了...
我的输出都是>3MM的线的,还加了露铜,跑2A我想应该问题不大
散热的处理可能不怎么理想,二个整流管发热应该不会非常大...
我的另一个板子烧了三个小时了,用手模它,发热不是很利害,唉,没有好的测温,只能这样弄弄了....
画PCB很久没加点滴了....以后加加
我是把这版当作最后版的....

-------

dd

------
这块板能不能过安规呀,各位....
我前面画的那个比较乱,但输出带满载纹波还比这块小的,同样可以连续烧二天二夜不爆....

画得不错

0-0
从视觉上我也感觉不错,哈哈...且我基本上参照一些安规要求...
可就是带满载纹波还有300-400mv用20M测,200MV档烧嘛也可以连续烧他三天三夜不爆...

嗯，不错嘛

-----
找问题哦...
这样的能不能过安规呀...不考虑元件...只看PCB

我有个问题哦
目前我的开关管是全塑封的,摸散热片到不是很热,变压器到可以一直用手摸,
但是我二个整流管散热片到是蛮热的,这样的话,我电解电容放得很近,这样烧下去,烧他一年不到,电解液可能就给烤干了......
你们说会不会呀....
我这块电源已烧了二天二夜了,我想让他烧四天四夜,直到周日....

呵呵
呵呵
我们公司可都是要做三个月的耐久性的不间断测试，
才可以开始量产的啊。

---
难道是带满载,一直放在那里上电三个月???

呵呵
老大，小弟我想问一下，上面有些同一条导线导线尺寸形状都不一样这是怎样布出来的呀

--
导线大小可以编辑嘛，在画线过程中。
形状不同可通过覆铜及添冲，这样你想变成什么样就成什么样的了。
添冲可以改角度的，覆铜可使整块导线在外观上更漂亮些

跳线太长了吧,不怕有危险吗
跳线太长了吧,不怕有危险吗

00
18楼,说说你的观点??
为什么跳线长了有危险??哪里的跳线??
呵呵,这问题我到是没考虑到...

请大家帮帮忙
怎么上传图片啊，各位
