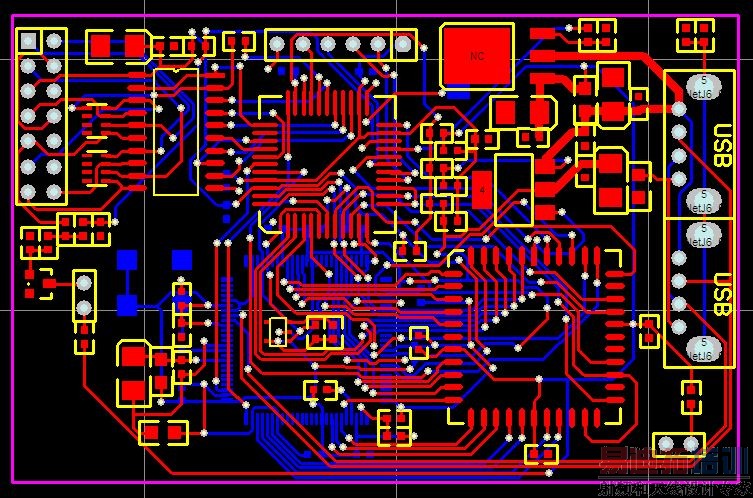

冒着被拍砖的危险晒张图，

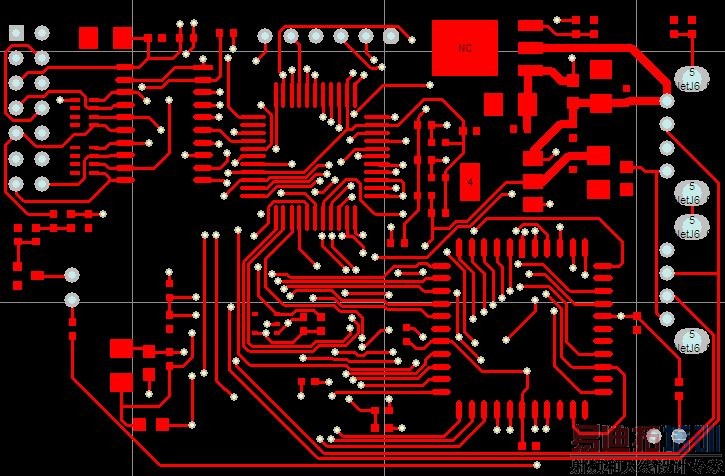

顶层图

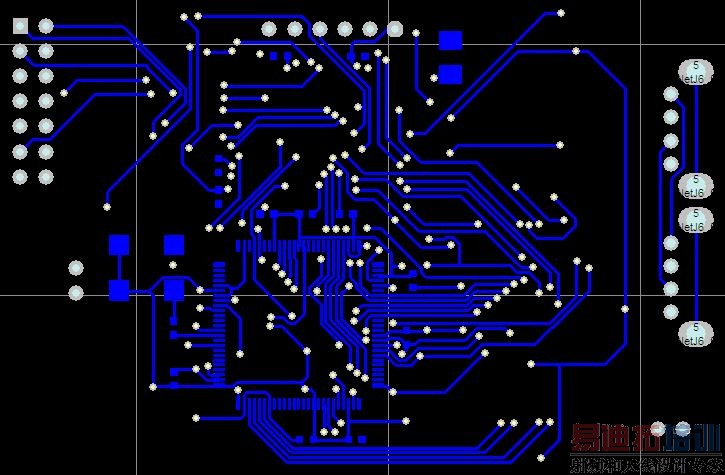

底层板

大虾们指正一下啊，5555
难道已经烂得让你们无从下口了吗？哎！真失败啊！

回复主题：冒着被拍砖的危险晒张图，呵呵！
你那USB不用走成差分线的？底层还有个地方是十字的走线，也没有铺上shape，电源和地线的宽度也没体现出来。
.......

嘿嘿，不懂！
其实我不是很明白楼上说的，俺就是个纯粹的菜鸟，不过现在开始学习了，呵呵，如果方便的话，请解释的具体点！
我不懂什么叫差分线、不会铺shape，不过我会去查查的，谢谢mmwlb大虾！

漂亮……
用得好象也是PADS吧？

呵呵，要改的多，勇气可加

到底有哪些要注意修改的地方呢？
请各位大虾明示啊，小弟不是很明白啊！呵呵

主题：冒着被拍砖的危险晒张图，呵呵！
用PROTEL画板应该布的更好些！一般

……
差分信号需要平行走线
比如USB，485总线的等等
电源和地线需要加粗。

protel99 画的
protel99画的
布局布线都比较乱
LZ刚入门

只是自己玩没什么意见
只是自己玩玩的话没什么意见啊，万一遇上问题还能给自己一点深刻的经验。
如果是产品，就建议将IC放在一面，要么就画成4层板。
电源和地走线要注意一下。

推荐几篇文章：PCB制版和设计
PCB制版和设计：上面的文章写得很好
http://club.heima.com/forum_display.aspx?forumid=540863&listtype=6

谢谢几位大虾的指点
多谢各位大虾传授经验，我这块板是自己玩的，想在毕业之前学学画板子，呵呵，以后还要向大家多多的学习
