PROTEL 99 pcb出现找不到的东东
录入:edatop.com 点击:

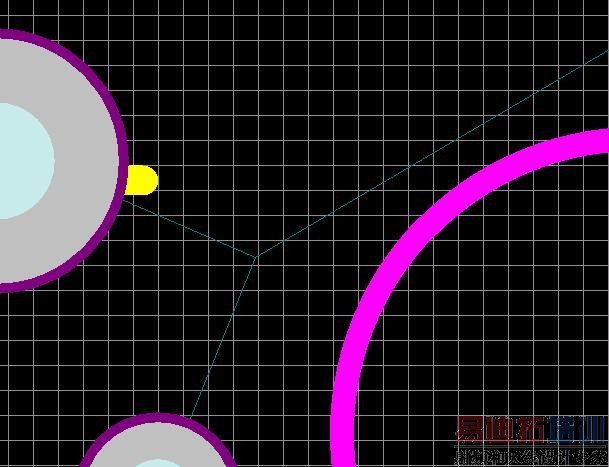

用PROTEL99SE布板,出现三条网络线连到一点,这一点什么没都有,所有层都打开了,也选择不到
不知道哪里能删除网络GND
不知道哪里能删除网络GND
图
图示:
解释一下,图看不清楚
解释一下,图看不清楚,说详细点.
那里肯定是有个东东
可能被隐藏了,或者大小设置为0了。
PROTEL 99 经常会出这种莫明其妙的问题的
比如多出条网络鼠线连到一个什么都没用的点上,选也选不中,删也删不掉...
谢谢各位,已经用原来的文件了
已经用原来的文件了,这种情况找不出来了
下次遇上了再研究
是不是跟选择哪种拓扑有关系哦
是不是跟选择哪种拓扑有关系哦
我也遇到过这样的问题
我也遇到过这样的问题但是不知道怎么处理希望各位能帮忙解决
换DXP
试试剪切可不可以呀
哈哈,晕头了吧
这样的问题我也遇到过不少呀,不过大多数都是重启下就好了,要是还不行可以试下S+A全选,拖动一下,要还不行就是你的软件出问题了。重装吧。
我也碰到过,应该是protel本身问题
把PCB的图复制到另外一个新的PCB里试试
...............
这种情况确实不清楚,但一般重新建立一个PCB文件,把东西考过来就可以了.
我上次遇到过
上次是一个过孔,我把孔直径和焊盘设为0了,所以看不见,但网络在那点还是连在一起的,就出现上面的现象了
路过
