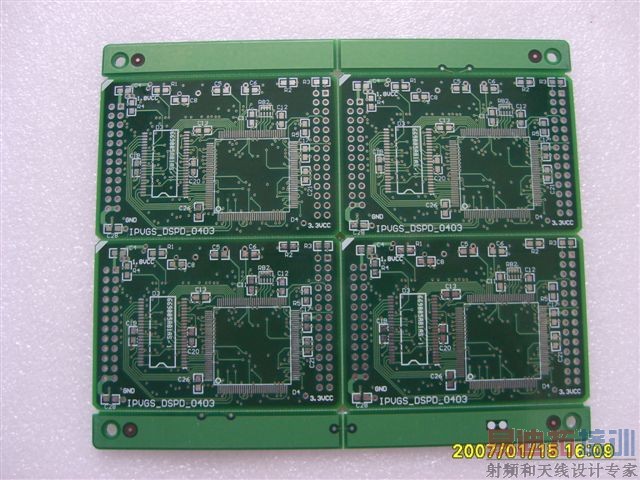

毕设的板子,小弟处男板
不足一定很多,有时间的话您就教育两句
刚刚完成的
差不多折腾了半个月的时间,期间参考了各种资料,感觉应用起来很是不顺手,有些操作可能很是僵硬,特别是布局方面的。问题太多了,大侠们请指教
那就送你一些砖头
1、排版不美观,感觉很杂乱。
2、板子可以做的更小。
3、两层板就足够了,没必要4层板,那不是一般的贵。
4、器件不多,最要全部放在一面,两面上元件,生产时要两道工序。
5、焊盆上不能加过孔。
6、板上还有一些没连通的“飞”线,还没完成。
ha ,谢谢楼上
确实丢人了,不说其他,居然还没弄完的,哈哈。
另外布局确实有问题,我是尽量让重要的信号线走短点,没有很好的照顾到布局的美观,这个慢慢积累经验了。
之所以是4层的,而且两名放元件,一是因为处理的是lvds信号,就是输入的信号,手册上说的最好4层,研究生学长也这么讲的,我也就这样来了。两面放元件也是学长说的,哈,自己没什么实际经验,这里学习了。
你说焊盘不能加过孔?!这不是吧,我见好多都打了过孔的。fpga下的去耦电容不打过孔?你说的这不是吧
首次布板画成这样算不错的了
具体布局的美观,这个需要积累经验。多布几块自己就能体会了。
另外焊盘上最好不要打过孔。过焊炉时焊锡会漏走,造成焊锡不足。
如果你手工焊的话倒是没这个问题了。
焊盘上还打过孔的。牛!
需要做样板吗?如有需要可以找我专业PCB厂家。
如果里面有LVDS信号的话,请注意差分阻抗的问题。通常LVDS差分阻抗是100OHM。这个可以通过控制差分线的线宽线距铜层等参数来实现。在做样板时可以告诉厂家你那线的阻抗是需要控制的。有能力的厂家是可以跟据你的要求来实现的。对了,LVDS差分线最好是不要有过孔喔。要不阻抗也不好控制的。
需要做样板吗?如有需要可以找我专业PCB厂家。针对在校学生的毕业设计提供样板服务(通常好多厂家都不提供的。因为没有量)呵呵!
sz.pcb@hotmail.com
QQ:30121230
焊盘上打孔的优点
1.节省布线,比引出线打孔节省一半
2.提高电气性能,过孔有寄生电感,寄生电容,焊盘上打孔可以消除这个
3.节省面积
缺点:不能机器焊接,机器焊接焊锡会从过孔流到背面,造成虚焊.
手工焊接完全没问题,因为背面是冷的,焊锡不会从过孔流到背面,我做过十几块焊盘打孔版从未出过问题
当然现在不在焊盘上打孔了,因为要考虑批量生产问题
学生自己做少量板,焊盘上打孔是不错的
任何规则都是有局限性的,要弄清为什么有这些规则,有那些限制.必要的时候还要取舍折衷
有几点收获
关于焊盘上打过孔这个事确实没怎么想过,实验室里的研究生都是自己焊的,所以都是在上面打的,今天知道是为什么了。
更重要的是明确了话pcb是折中的重要性,似乎这才是最重要的。
对新手来说。感觉很厉害啦!
自己也要加油啊!
ha ,谢谢楼上
哈,今天让研究生学长看了
说实话受的刺激颇大,最后的他给的结果是:一张废板。
呵呵,我花了一个月的时间得到的结果就是个这。听着他一处一处的点评,虽然说不能全部的认同,但是大部分我还是都没有意见的。
心里的那个难受是一回事,不过还是服了。
没什么其他的,就是没有实际的实践经验,按照书本上所说的做,实际却不是这么回事。
本想再把我修改过的发上来的,不知为什么不能上传了。
真他妈郁闷
我觉得第一次画板子,这样算不错了
没必要太苛刻了
一口吃不成胖子。
经验的东西是需要时间,需要工作去积累的。
处男版不错啊
看起来还不错
串口线连2根....
能不断要求进步,才是最重要的。鼓励一下
鼓励一下
多改正多进步
