我的第一块贴片板

录入:edatop.com    点击:
这是我一天的劳动成果,不足之处还请大家多多指点
闂傚倸鍊风粈渚€骞夐垾鎰佹綎缂備焦蓱閸欏繘鏌熼锝囦汗鐟滅増甯掗悙濠囨煏婵炑€鍋撻柡瀣墵濮婅櫣鎹勯妸銉︾彚闂佺懓鍤栭幏锟�...

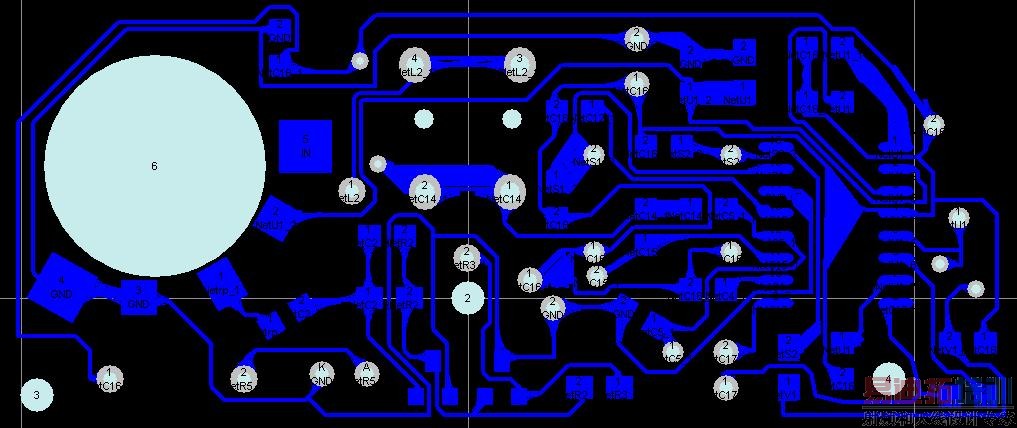

我的第一块贴片板
闂傚倸鍊风粈渚€骞夐垾鎰佹綎缂備焦蓱閸欏繘鏌熼锝囦汗鐟滅増甯掗悙濠囨煏婵炑€鍋撻柡瀣墵濮婅櫣鎹勯妸銉︾彚闂佺懓鍤栭幏锟�...

兄弟,你这是想干啥?
这是你从建库到画原理图然后布局布线走的吗?如果把这个流程走完了还算好,至于板子画的如何是次要的。先把软件用熟了再说,你没事多看看别人的板子,看看和自己的为啥不一样就行了

一天就画这么个板?
哈哈

lelee,你...

lelee,你。

正反都贴一面了?

丝印层有问题!
改吧

我的板子是单面板贴片都放在底下了
谢谢大家的指点哈因为老师只给了收音机的外壳板子的形状缺口和开关等部件不是很好定位

看完此图!我晕了!
你为什么丝印在顶层啊!不是应该在顶层吗?难道你改了颜色忽悠大家?

只能说你把电路连通了
不过贴片的单面板也确实难为你了,而且还是第一次。

加油!

哈哈,小心元件放反了,放上去不好使。别景象了

元件在正面,走线在反面?

不愧是第一块板

回复LZ
我看这个板子还可以单面板LZ是故意把丝印做在顶层的这样做板少一道工序,可以节约成本。带开关的电位器开大孔用机械层画个圈比较清爽。

RF GND问题
此板将会在收音上产生很大的噪音干扰,因为此板的RF-GND与VCCGND部分没有明确的接法!

我的第一块板更差
学费总是要交的。
LZ的板子确实满板问题,
PROTEL只是工具绝对不是PCB设计
LZ还在学软件再学PCB设计也是应该的

呵呵,慢慢来吧
LZ记得一年后再来看下这个板哦

好香
