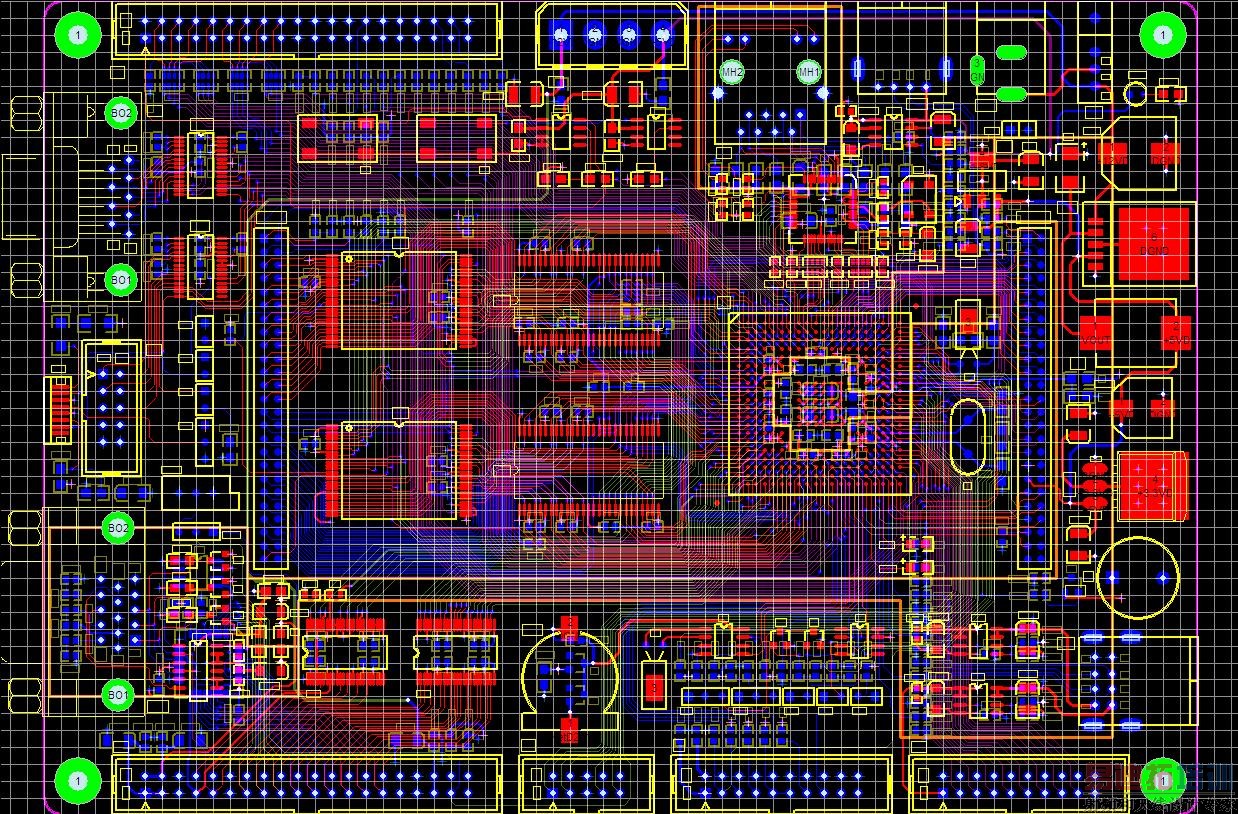

show 一个刚出炉的EP9315的板子pcb

录入:edatop.com    点击:
欢迎拍砖

太壮观了。赞一个

漂亮

横平竖直,看起来挺漂亮的

不行...花眼...
俺这么年轻眼睛就不好使了....

看不清,难道不会转成gerber图,转成pdf,再转成jpg?

漂亮

还不错
过孔都删除了

赞,是4层?
应该是4层吧。

是6层板,中间还有电源层和地层.过孔没有删除,只是看不清了

电源线和地线最好加粗
电源线和地线最好加粗

我看傻了..

这样还不行
其他部分我看不清图,只看轻DCDC等电源部分处理欠佳,并要考虑电流。

漂亮!

为何不做等长设计?

对我这么一个菜鸟来说
唯一的不足就是看不清啊。真的很壮观,楼主要是给个清楚的能看明白点就更完美了

估计很难跑起来!
rt

看着挺稀疏的
我不做等长线,3层布线层画过这个。加上电源也是6层,但是由于板子小一些,比楼主的这个差太多了。IDE我们的板子用不到也没有画出来。

楼主你就不能把显示栅格调整下,呵呵。
楼主你就不能把显示栅格调整下,呵呵。

show 一个刚出炉的EP9315的板子pcb
把显示栅格调整下,好看好多啊,有点眼花的感觉
