双色LED点阵条屏 (8x8-R/G 16x64) 行列驱动显示板 (3D)

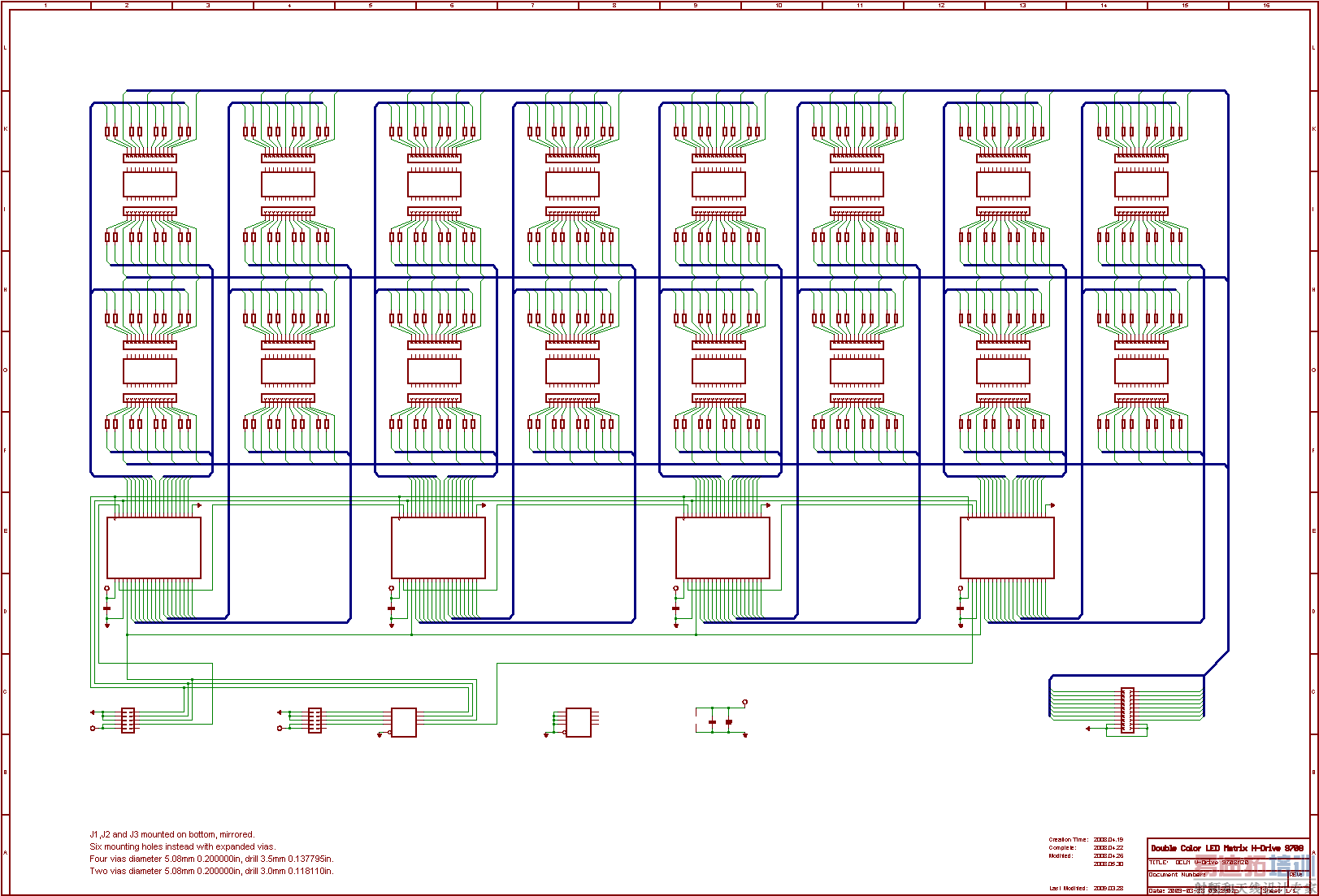

DCLM V-Drive 9708M20.brd_200.gif

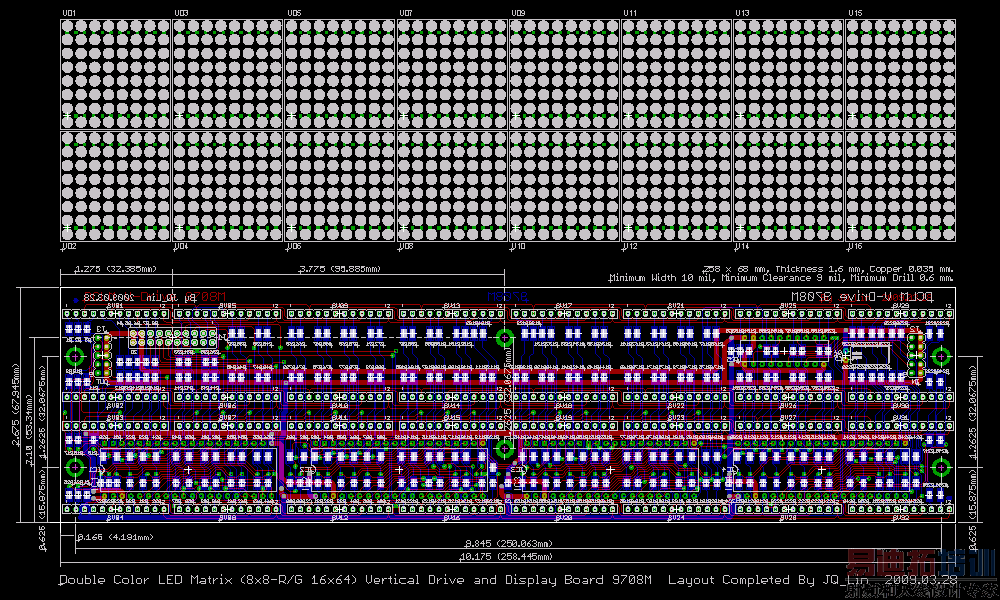

DCLM V-Drive 9708M20.sch_050.gif

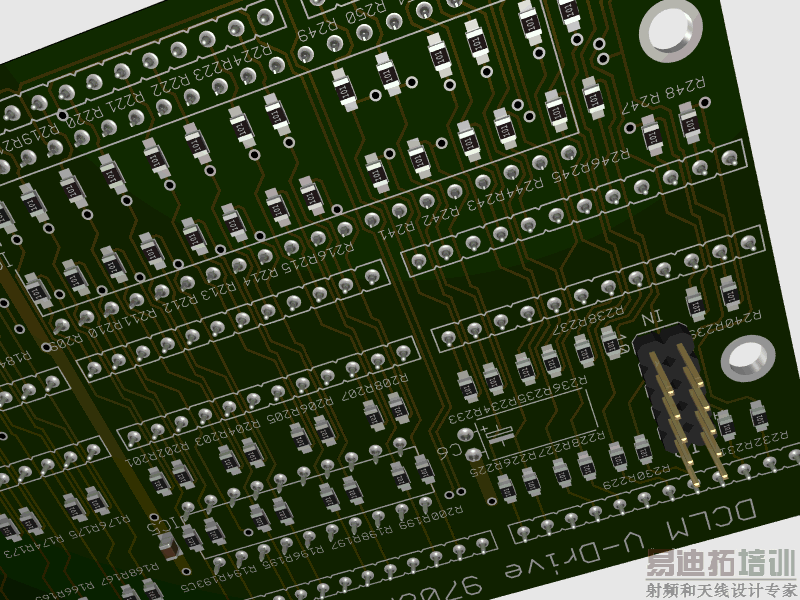

DCLM V-Drive 9708M21.gif

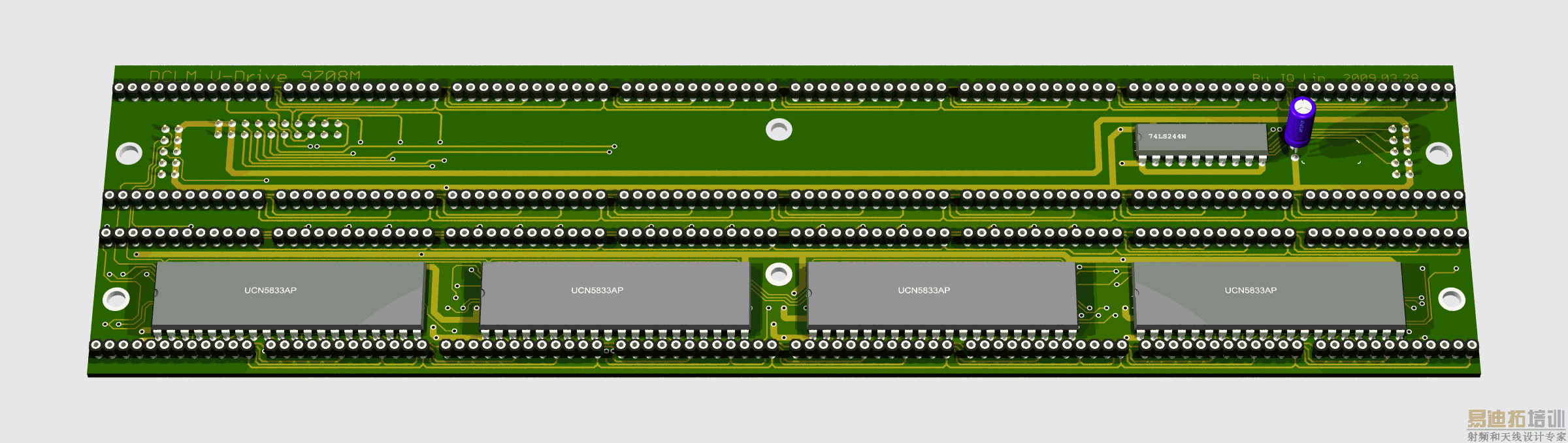

DCLM V-Drive 9708M21_x200.gif

DCLM V-Drive 9708M21-422.gif

lz用的什么软件，3d效果很漂亮啊
比99se强多了

AD6？
真漂亮

回 7楼 8楼
用EAGLE和Eagle3D。

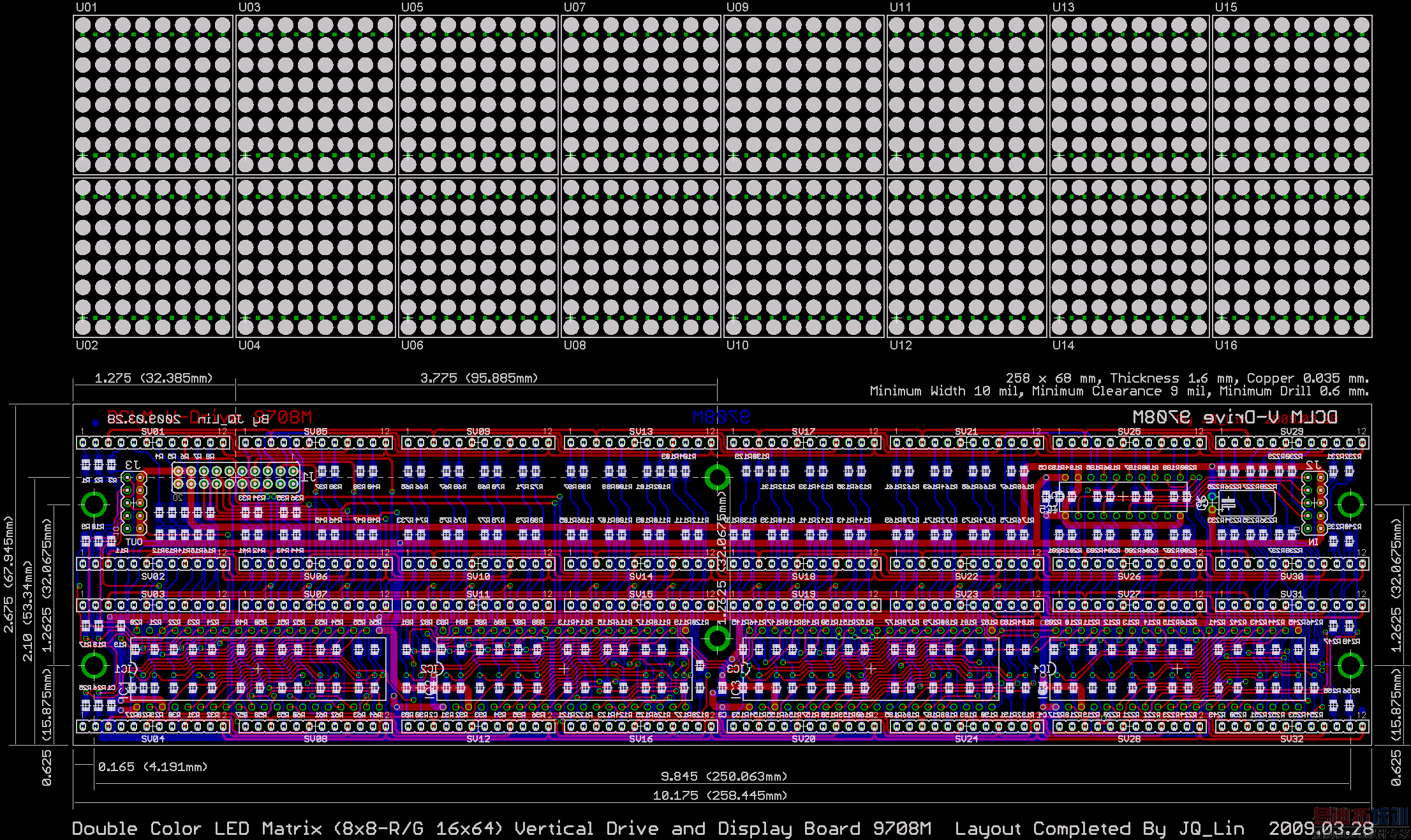

再上传一个刚刚学习使用 GerbViewv 而得来的图。

有实物点亮后的图吗？

10楼的图
看左下角的线，好像是99se的推挤画出来的

回 11楼： 有实物点亮后的图吗？
现在没有。

回 12楼： 10楼的图 看左下角的线，好像是99se的推挤画出来的
完全手动布线。

楼主
3D效果着实令偶震撼！漂亮！
条屏用串入并出的方式驱动，在速度上是不是会慢了。尤其是屏比较大的时候。

一点都不慢

待上传行驱动器的3D动画后，再上传列驱动器板。
待上传行驱动器的3D动画后，再上传列驱动器板。

不错

lz为啥不用排阻
还有j1是干啥的

回19楼
回19楼：lz为啥不用排阻还有j1是干啥的
排阻在很多位置无法布通，干脆统一为0805。
J1为行选并供电。
