晒晒晒 拍拍拍晒1小板

录入:edatop.com    点击:

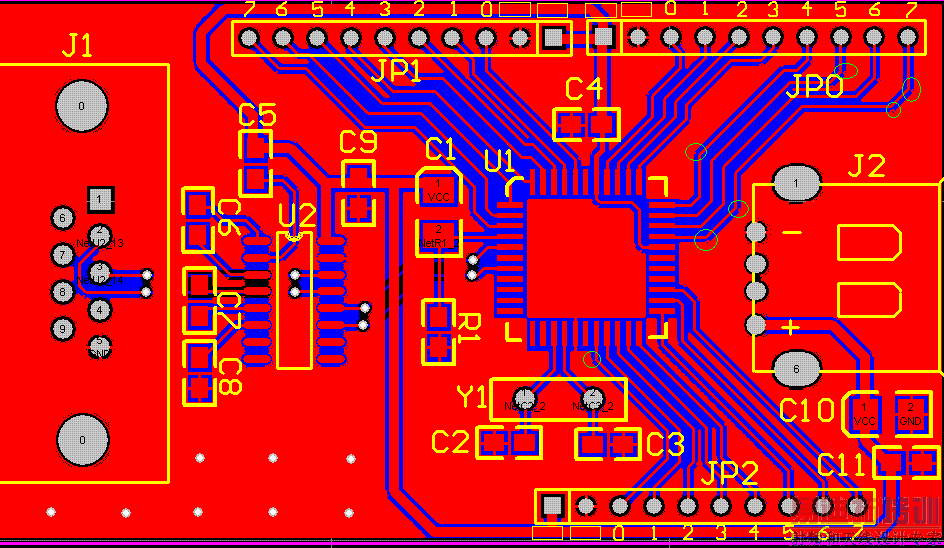

down/pcb/pcb-784-2009331204647375.jpg

提点意见
51板子吧,提点意见,虽然肯定能用;
1.max232上的电容,线可以在粗些;
2.器件可以好好摆摆,可以整齐些;
3.所有的对外连接器,可以对其,并且取整数距离,这样好跟其他板子配合;
4.好像没有固定孔啊,难道你用取电的USBA口,直接插电脑上用?小心吧电脑的usb给翘了啊

全是短路点

非常感谢楼上二位!
这么短时间就有二位回复!感动非常!
请问2楼:“对外连接器取整数距离”指的是什么意思?
请问3楼:”全是短路点”是什么意思?
各位大侠觉得我这板还有什么...........请指出!
多多关照!

比较关心楼主的电脑主板是否还在!呵呵!

回楼上!
回楼上,我主办是ASUS-P5PEVM,配置很一般,但非常稳定!
这个主板设计的又一个问题,就是声音的接口又问题!
前面板后面板的声音接口都有问题!
别的都好!

外挂个声卡,电脑的集成声卡怎么能听音乐哦

说两句吧
1、感觉铜铺的很别扭
2、电源线有些太靠近板边了。

请问楼上 咋个铺铜法 说的具体点好么
电源线不符合那个20H原则!

规则没设对,太多短路了

铺铜的时候安全间距可以设置的大一些
左边U2的引脚都快和铜连到一起了,很危险


10楼和11楼说的太好了!
我还真没注意!
不过10楼说的规则需要设计啥规则?我得好好查查!
感谢!

10楼说的对,你有可能没有进行规则设计
10楼说的对,你有可能没有进行规则设计和规则设计检查

不知怎么回事!
把PCB图放大之后,就看不到3楼所说的短路点了!
我用的都是默认设置。
我用的是protel99SE

还有死铜

呵呵,给5分,以资鼓励

百分制

隔多天,再看看我这小板!
