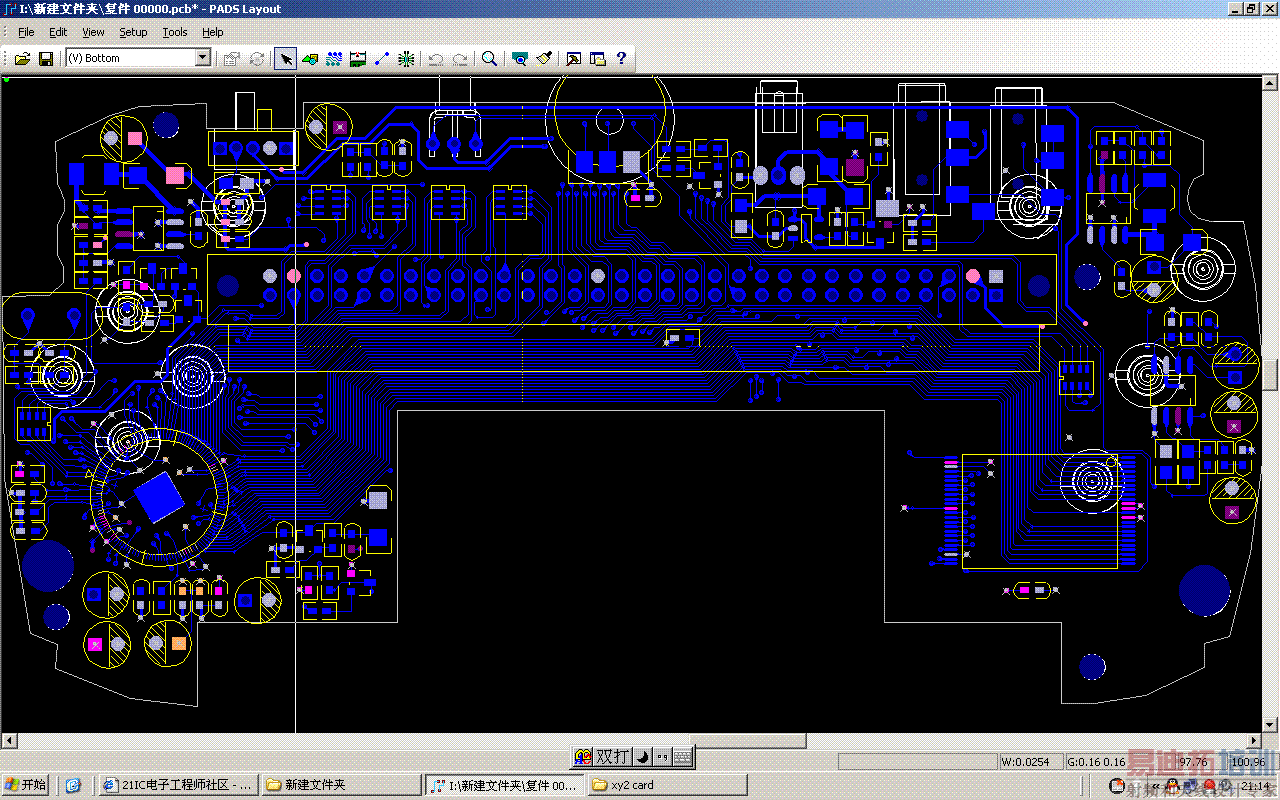

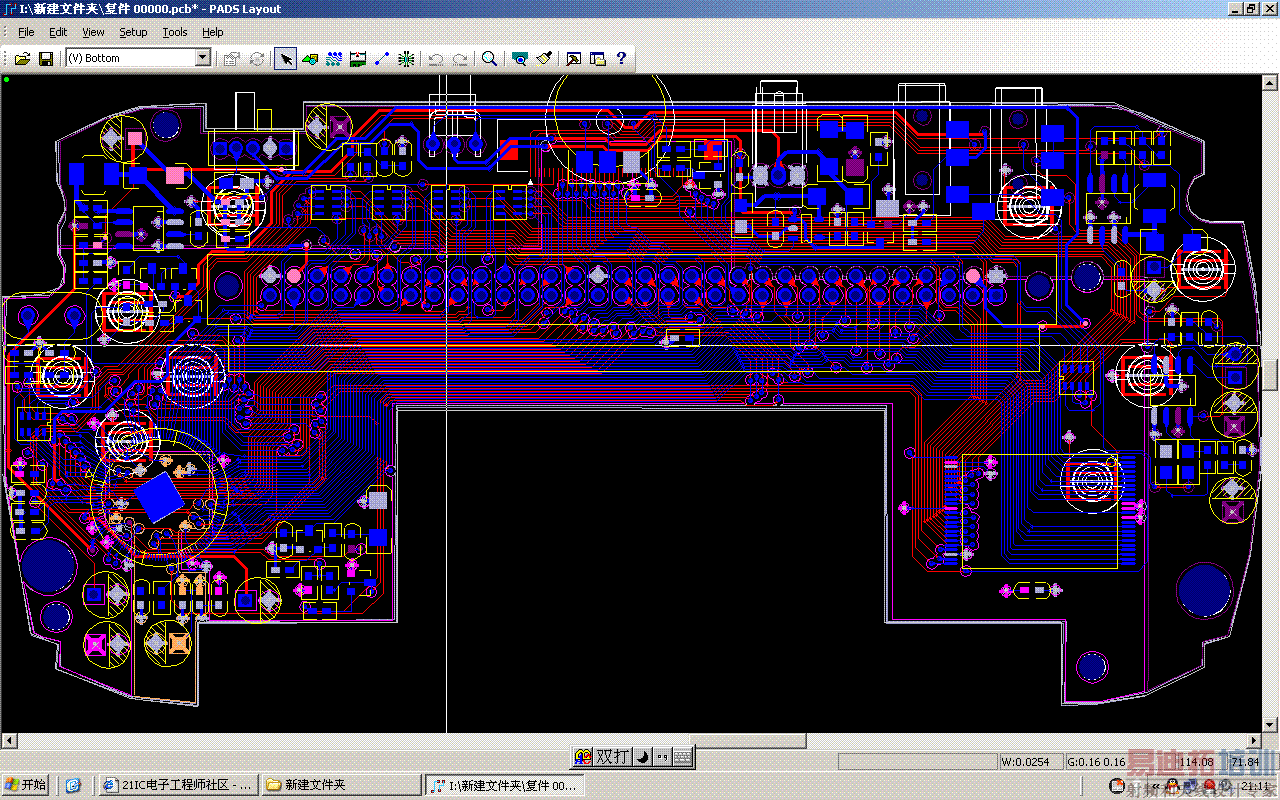

发下周末搞的板子，大家拍砖啊.

2

3

很漂亮
掌上游戏机吧，出了左上的晶振丝印出框外，中间的电位器最好把金属固定架也画上去，仅靠引脚做固定的话不太牢靠

另外，总线飙得够远的

严重问题！
绑定区域严禁过孔.

so good

新手问一下
左下边那个大圆是不是所谓的”牛屎”封装呀??

楼上的也太幽默了
楼上的也太幽默了

好像psp阿
好像psp阿

6楼
绑定区域严禁过孔？
没听说吧，
我们的板子都有过孔，都生产了多少KK了，都没见过有问题？
FLASH不放右边，线很难放下，除非中间层走线。
这个只是给搭上网络，走线并不是很重要，别人还要改的。

难道是传说中的山寨机？
Flash的走线确实有点长！

发下周末搞的板子，大家拍砖啊。
挺不错的

不过总体还是不错
应该有一定的LAYOUT经验

非常奇怪居然绑定厂没抗议

注意两点就行了
1、过孔足够小（直径以不小于板厚的1/6，且不小于板厂的最小工艺水平）；
2、要求板厂关闭过孔

我是新手，看不出什么，只能说好看，

绑定区不明白？
dragon_hn发表于2008-11-1904:35PCB技术←返回版面
6楼：严重问题！
绑定区域严禁过孔.
15楼：非常奇怪居然绑定厂没抗议
绑定厂绑定区什么意思啊？不大明白

就是裸片直接安装在PCB上，然后用黑胶盖上的黑粑粑，又叫
在大批量生产的游戏机、手柄、遥控器、液晶模组上很常见的一团黑粑粑（狗屎陀）就是啊
绑定区由过孔会让胶漏掉，造成表面凹凸不平

简单么
楼主应该从简单的开始
