一个困惑我很久的问题

一个困惑我很久的问题
我曾经做了12种布局布线的可能，但是依然没有解决发声这个问题。我把电源这块的原理图共享给大家，希望大家可以不吝惜口水，多多指教～～

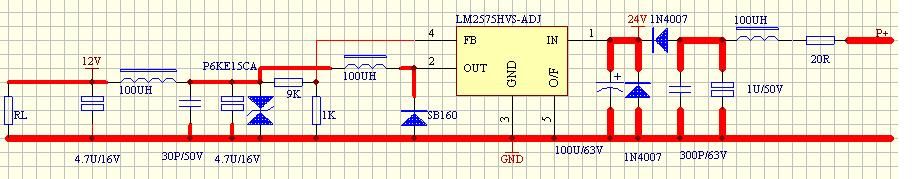

电源原理图

原理图

？
怎么图片总是显不出来呢？

000
是电源吗，会不会是变压器的声音，因为磁隙太大声音就会很大，改进工艺吧，把磁芯接缝出磨平，线圈浸胶会好很多，如果是电路板发声的话，考虑一下线的间距和线的宽度，必要的话在线宽不够的线上堆锡或加铜丝。

1
感谢楼上大侠提供信息是电源，但是没有用到变压器，用了电感，大概就是和你说的差不多吧，电感的缠绕松紧度在频率比较低时也会导致发出声音，谢谢

呵呵```
楼主是做什么产品的啊?

呵呵
我是做汽车仪表的，具体说是工程车仪表，电源这块出了点问题，楼上朋友方便介绍一下自己吗？可否认识一下？我的email:haiyan830415@163.com。

00
电源板要做多层板....那这电源输出一定好多还是??
争取把图上来,没图瞎子摸象,不好说....
不知道你这是线性电源还是开关电源....

问题
这类问题我还没有遇见过，最多也只是有变压器发声的。

22
我再试一下将图传上来，我电源不是单单的一块线路板，与整个系统一起的，4层、6层都出现过此情况，6层板我讲究很多的，只有3层布线。电源是开关电源。

没见过……建议你用一个指向性强的麦克风，探测一下
声音的来源，以及频率。
估计是电感质量不好……

11111
电流是多大啊?用是那种竖着的手工绕的吗??可是考虑用磁环的,要军工级磁环的！

22
借助麦克风来探测声音是个好办法呢谢谢！电流在200mA时声音挺大的，已经初步怀疑是电感问题了，我也找了TDK电感的样品，下周试一下，谢谢各位大侠仗义相助！

咱遇到过,是电感发的声音

16
请问16楼高手，你们后面采用哪家公司电感解决的此问题啊？我在向TDK电感要样品，可是一直没有到，不知道可不可以,也不知道其它哪个厂家的可以。

-----
你这是一个升压电源,输出有24V/2A以上....这种BUCK管子可达到3A哦
电感发声音,我还没遇到过,....
呵呵,其实我做开关电源也就四个月左右....

高手不敢当,我们用的是TDK的
我们原来用上海正恭的,有的会出现发声的现象！
呵呵
18楼的有没有观察过大的整流桥后面的电抗器,它发出的声音让人心脏不舒服:啸叫

18楼
不是升压，是输入24V，从右往左看，
