最近画了个小电源板……

录入:edatop.com    点击:

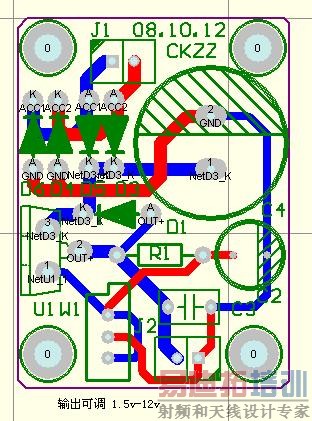

这是一个输出可调电源,也就是lm317的应用。

上边有什么缺点望大家给提出

等我把板做出来后 会把实物的照片传上来的!

压差变化这么大还不加散热片?

这么简单的东西还要双面板?
而且,地线太细了

用单面板.
用现成的整流硅桥就行.

最近画了个小电源板……
地线太细了

地线太细了

红线改成蓝线,哈哈

恩好的
请问上边压差变换大什么意思?

楼主加油呀,呵呵

楼主加油
你需要改进的地方挺多的,可以画成单面板,还有要注意LM317的散热问题,你最高可输出12V,想必输入至少在14V以上,如果你要输出1.5V,那么压差就是12.5V以上,如果你输出1A的电流,这就是12.5W的耗散功率,那么你一定要加散热片,否则非烧LM317不可。

电源板画的还不错了!
相关链接:
http://www.ic-igbt.com/IC/

改成单面板

恩 谢谢了龙在西安
我回改进的谢谢!

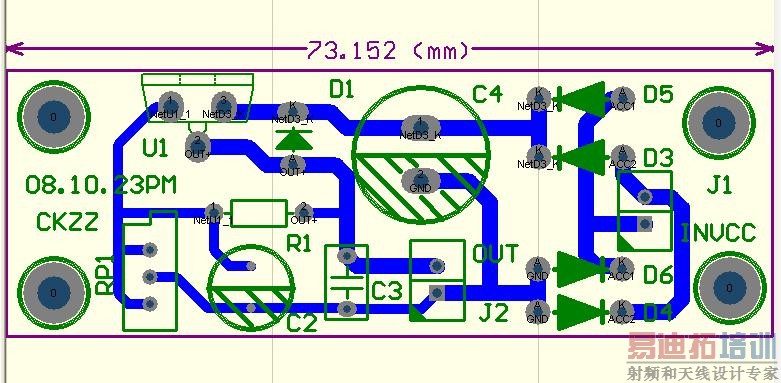

改好的 单面板

hao duo le

还可以
要注意电路板上所留散热片的尺寸空间,还有电位器如果用的是3296的话,中间端应该是调节端吧!

回复楼上:
管子的散热是正好靠在散热器!

luzhu
楼主上面的封装是怎么显示出来的啊小弟是新手说说看
