帮忙看看这个板子这样的密度能否布得通？

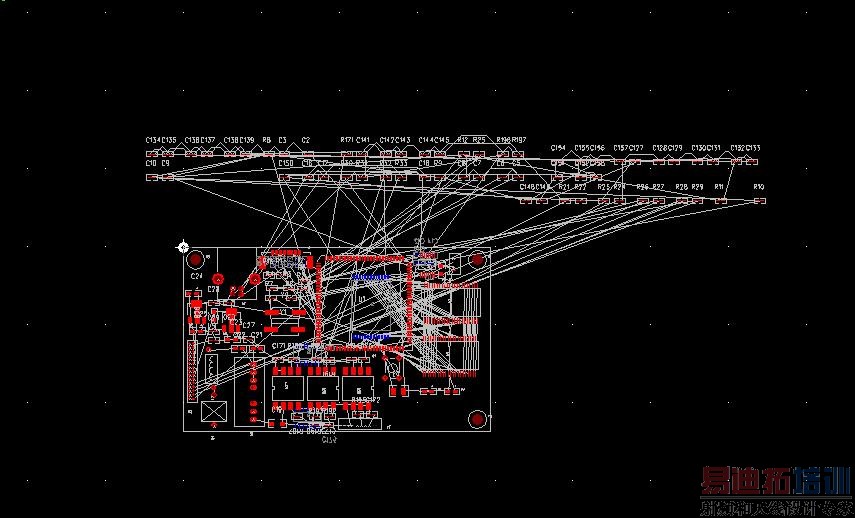

图一是大致布局后的board视图，图二是剩余的去耦电容以及0欧跳线
板子情况介绍：
四层板，电源和地各占一层；
主控芯片U1ARM9260，还有一片norflash(底层，U1下面)，两片SRAM(最右边)；
左侧和下侧的两个插座和三个过孔不能动；
最主要的障碍是电源是隔离浮地电源，而且输入输出要隔离，就是说左下面电源以及光耦的下面和右侧
底层都不能放元件和布线；
板子规定面积100X60mm，除去隔离部分，两层都可布线和放元件，可还是总感觉布不下，请有经验的说
说可以布得通不？
四层板菜鸟，谢谢！

图二
欢迎批评指教

100%布的通
我的比这个密多了，关键是得用心。
通常，sdram可以用一片，两片浪费。

嗯，用心……
谢谢楼上
PS：我用的是SRAM

那设计就更不合理了
一片256K的sram和一片8M的sdram一个价格，sdram比sram还快10倍。
是不是做软件的比较笨，搞不定sdram控制程序？

具体为啥用SRAM我也不是很清楚
不过应该是SRAM比较快吧
另外，SDRAM的功耗啊……
跑题了吧，老王师傅，不是说layout的嘛，还请指点布板要诀，谢谢
正在努力布局中……

俺是从设计，原理图，布局，布线，驱动到模板程序都做
甚至可以针对应用改原理图，所以我布板密度可以很高。
因为某条线不好布，我可以用软件改变然后变通布线。
你应该和其他组多交流。这样才能多进步。

从设计，原理图，布局，布线，驱动到模板程序都做……
牛牛牛……人啊
我们是小公司，项目协调的不是很好，因为另外一块板早就布好了，所以插座的位置和引脚顺序就固定了，害得我现在很被动，唉……没办法了，把布板当成一种享受吧

sram比sdram快。5楼忽悠

to jt4117
我也不知道谁快谁慢，只听设计人说过，这个比较快，可以直接执行程序……等等
刚才搜索了下，发现有说SRAM快的也有说SDRAM快的，晕了……
copy一段网上的：
DRAM，动态随机存取存储器，需要不断的刷新，才能保存数据。
而且是行列地址复用的，许多都有页模式。
SRAM，静态的随机存取存储器，加电情况下，不需要刷新，数据
不会丢失，而且，一般不是行列地址复用的。
SDRAM，同步的DRAM，即数据的读写需要时钟来同步。
DRAM和SDRAM由于实现工艺问题，容量较SRAM大。但是读写速度不如SRAM，但是现在，SDRAM的速度也已经很快了，时钟好像已经有150兆的了。那么就是读写周期小于10ns了。SDRAM虽然工作频率高，但是实际吞吐率要打折扣。以PC133为例，它的时钟周期是7.5ns，当CASlatency=2时，它需要12个周期完成8个突发读操作，10个周期完成8个突发写操作。不过，如果以交替方式访问Bank，SDRAM可以在每个周期完成一个读写操作（当然除去刷新操作）。其实现在的主流高速存储器是SSRAM（同步SRAM）和SDRAM（同步DRAM）。目前可以方便买到的SSRAM最大容量是8Mb/片，最大工作速度是166MHz；可以方便买到的SDRAM最大容量是128Mb/片，最大工作速度是133MHz。

如果随机存取，sram快一点。
如果顺序存取sdram快10倍

请教老王
啥是随机存取？啥是顺序存取呢？
RAM不都是随机存取嘛？

继续忽悠

还是好好画你的板子吧，俺啥也不想说了

真够麻烦的
王会计说的随机存取指每次读写的地址没啥规律，如从100处读一个字节然后又写到789处。顺序存取指地址连续递增，01234567这样。
SDRAM有突发方式，对地址连续递增有支持，你可以说它快。要不突发或不能突发那它就慢。再考虑那些latency就更慢，再考虑什么刷新就更更慢。
可是有些场合可以利用突发，比如显卡从显存读像素数据。又比如CPU把程序和数据从主内存中装到它的CACHE里。
那个ARM9260有CACHE吧？没想过试试SDRAM吗？

谢谢楼上和老王
还是好好布板吧，加班中……

re：这个密度很好布。
7楼老王说的是精髓哦，呵呵。
插嘴说说：
虽然大家不是老王那么万金油，但是起码在layout的时候对软硬件设计原理熟悉，电路原理很熟悉，这样才可以lay出高水平的板。经常听说有朋友问如何提高，也许这也是其中一个途径。不妨试试。

没太看明白楼主的意思
我布过AT91SAM9261的六层BGA
大概也是100*60的
两片SDRAM,一片NANDFLASH，一片DATAFLASB，USB，SD卡，两排扩展线。
其实只要有耐心，都能布开的

4层布通跟玩的似的。

做PCB的最好能跟设计SCH的多沟通
做PCB的最好能跟设计SCH的多沟通。
有些线是可以交换的，交换之后有可能布线会轻松很多，也有可能干扰小很多。
