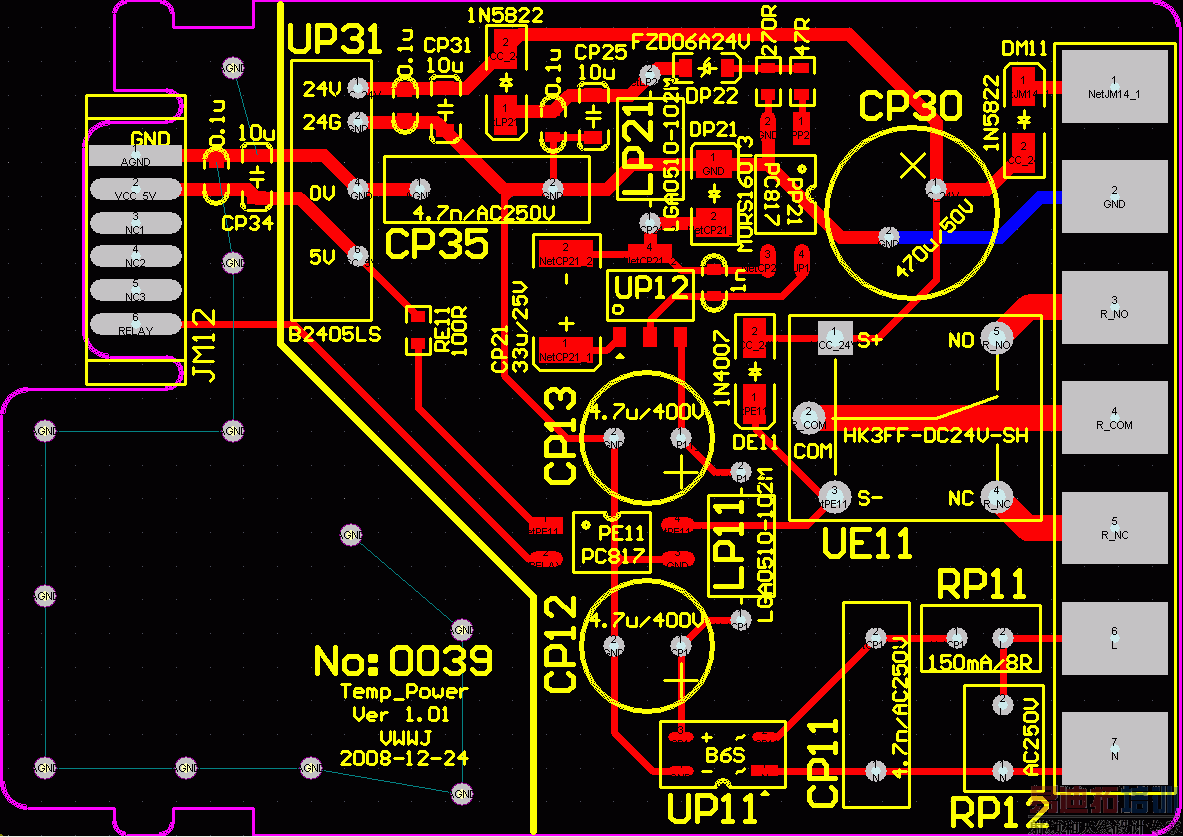

最近发现了PCB的本质.

嗯，好的布局是成功的基础

传说中的热地板...

已经加了隔离电源模块了
B2405LS

这种模块多少钱？

广州泰辰
8.50元,通过认证

MTTF(平均无故障时间)2327K小时

3C？CE？UL？

手册上看是通过了UL
具体型号不一样你自己找了,要不我成枪手了...

PCB的本质是......
与干扰做斗争，让信号符合自己的设计目标，并在恶劣环境下稳定工作。舍此无他。
PCB设计的好不好关键看你的板子禁不禁折腾，也就是margin大不大，哈哈。

re 楼上，感觉原理图责任比这个大些。

我做板
我做一块板,一般画原理图占40%的时间,元件布局占30%,布线及调整布局占30%.

是的，架构>原理图>PCB，
原理图比PCB更重要，PCB基本上都是马后炮了。哈哈。

好象还没有专门介绍怎么样布局的书。
哪位知道的话介绍一本。

很小心的扔块砖。
这样的PCB也叫行云流水？
行云流水的PCB也未必就是一个高质量的好设计。

reply ALL
原理，PCBLAYOUT都是重要部分之一，缺一不可。LAYOUT不好的话，直接影响到板子的功效。凭本人11年的PCB经验，LZ的板子LAYOUT得不错，布局布线合理，可以减少因PCB厂的修改而造成的错误隐患，最大可能的保持了LAYOUT原意；元件布局合理，重量均匀，避免了板扭曲的品质隐患。
Nikideng
专业生产PCB快件样板、难度板、高层板、特殊板材的板子及中小批量！----深圳市众阳电路科技有限公司（http://www.uniwellcircuits.com）是一家致力于高精密双面、多层印制电路板快件、样板和小批量设计、开发、生产、销售于一体的高科技企业。公司通过了ISO9001、UL等组织的认证，所有产品满足IPC、RoHS等标准。华东办事处销售经理：邓先生TEL:15021125209，QQ:137856230

我带着锅盔，砸你一砖头
我是以家电类产品评价的：
1。此板过不了安规检测，例如电容CP12的2脚是热地，它距离PE11的1、2脚距离在3mm左右，不符合安规。这样的地方还有几处。
2。元器件的封装不好，电解电容在插上后不知道插对极性没有。
3。元件的标号，大小不一，乱放，如PE11的标号就放在元件上，当插上元件，你就找不到PE11的标号了。
4。元件使用的不合理：UP11这种元件一般适用于低压整流，高压可能出现问题。
5。你的元件的值是不应该标在丝印层的（这个可能是我乱说的）
6。...不说了，你可别拿金砖砸我

我回答一下疑问
1.CP12管脚距离是5MM,竖线离光耦12脚最短距离是4MM,因为光耦必须跨越,取中值应该是极限了
地虽然是热地,但是过了UP12以后,互相已经是24V的压差了,应该不会爬电,后边又加了隔离电源模块.如果有更好的微调方案,请提供
2.电容封装我加了+号,对于传统的半边涂白,电容插上去后一样没法看到,下边的附图中我增加了外部正极标志.
3.说实话,因为抄板严重,我都放弃用字母标号了,直接打上取值,至少安装测试维修方便,如果别人非要抄板,我希望能不超出隐患来造成危险.
4.UP11是贴片桥堆,600V,对应220V市电足够,因为前端加了RP12这个防浪涌压敏电阻
5.取值打在丝印层的原因见第三点,因为这个抄板我觉得如果他已经决定要抄你的板,大可以焊下元件测量,防不了的

为了防止尖端放电,改成了面条板
作为比较的圆半径是3.8mm,直径7.6mm

再啰嗦两句
没听你的解释，我只是觉得你是疏忽了，现在我建议你不要玩这个东西了！
你连安规的要求都不知道，就来做强电的东西，你真是拿人的性命开玩笑。
你的PCB不但有工艺问题、电子参数问题，还有安全问题。
不要认为能够使用绘图软件你就是工程师了。
别恨我，这是我作为一个老工程人员说的真话。
