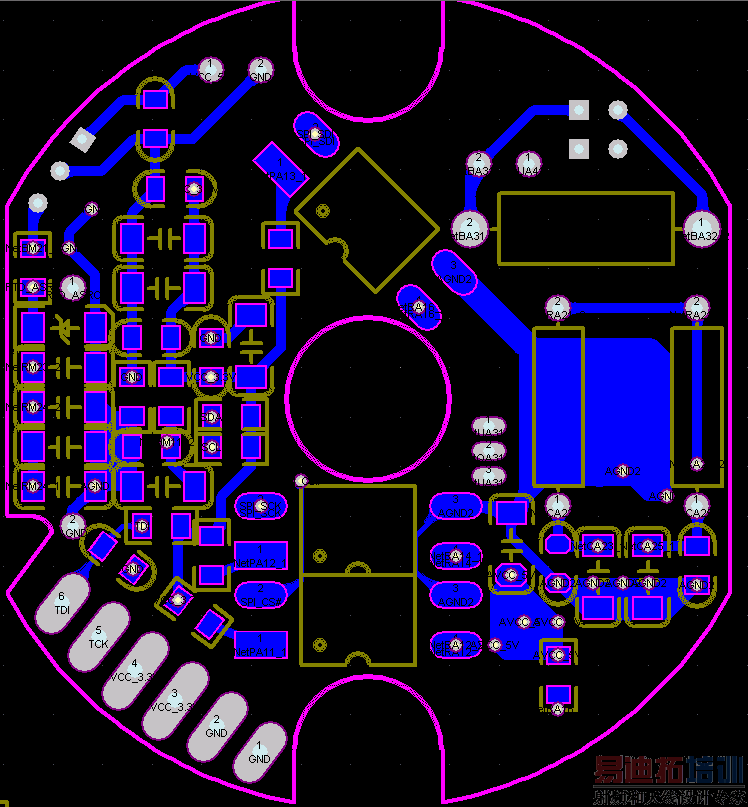

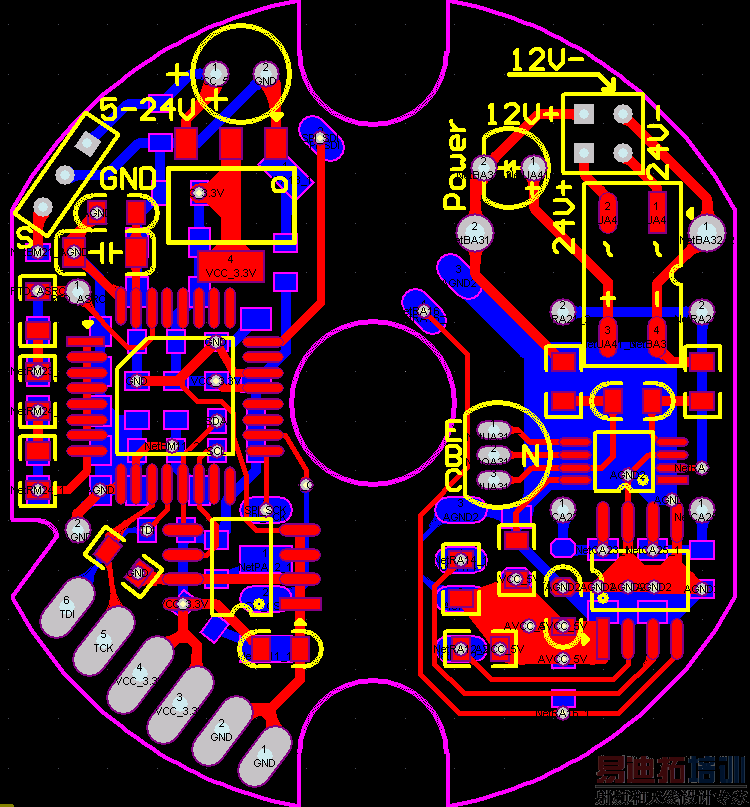

晒版了，不要说线太少

失望。
又一个在最浅的坑里摔倒的。

乜玩意？右上角是电源？
友情提示：
贴片焊盘上不要放过孔！

焊盘上打过孔，不知道为何？
vwwj是高手，我不敢妄加评论呵呵

焊盘上打过孔除了过贴片机漏锡之外还有什么坏处？
求高手指点迷津。

数量较少,手工焊,焊盘打孔省40%走线

5楼,焊盘打孔除了不能机焊,好处很多
首先面积走线省下来,不存在过孔引起的寄生电感和寄生电容
其次别人也很难抄板,抄板也不能量产

焊盘上打0.7以下的过孔，上回流焊也没问题的，尤其是底层涂绿油……只是感觉别扭而已

对的,塞孔上机焊也是可以的

这种板没看到有值得抄的……

容许焊盘上放过孔的都是忽悠分子。
呵呵，上升到寄生电感、电容问题更是忽悠，又不是什么高频，根本就是白搭，即使高频电路，也不会在焊盘上打过孔的。
即使打到0.4的孔都会漏焊锡，别说是0.7了。

省40%走线的说法只能让我苦笑啦。

我以前问过厂商,过孔塞绿油是可以的,但是不推荐
省40%走线是我实践中得出的,
因为顶层一根线,底层一根线,直接在焊盘上打孔就省掉一根线
过孔的面积也就省掉了
不管怎么说,手工焊是绝对没问题的,这点已经亲自证实过了
而且面积要求苛刻的场合,不在焊盘打过孔真的就布不出板子

我开始迷茫了。

1、到现在为止，我还没有遇到只有在焊盘上放过孔才能搞的产品，设计的问题应该通过设计本身来解决，宁可选择更小封装的元件。
2、你这个PCB的密度并不怎么样。
3、不要为自己错误的习惯找理由，如果你的习惯正确，即使偶尔在焊盘上放一个过孔，但也绝对不会整板都是那样做。
4、不要以满足手工焊接为标准，如果你不愿意改变，你可以找到N种理由来满足你的设计，例如甚至可以说：这就是一个简单产品，大不了补焊重工就是了。
5、呵呵，尽量体谅焊接工人的岗位，他们净干着这样的PCB的话，会抓狂发疯的。

倒塌了，我怎么乱扔砖头，SORRY！

HDI板激光孔是打在焊盘上的，0.1mm孔径，1-2孔，焊锡也漏不下去

焊盘打过孔是咨询过加工厂的，他们的说法应该比较权威。我只有一个产品这样搞过：无源RS232-RS485转换器。就是标准两头DB9的那种。这种板子想不打过孔是不可能布通的。
当然了一般的板子是不可能这样画的。

小批量100200左右,是不可能机焊的,成本太高
另外我最近几年都没有在焊盘上打孔了,这次是面积要求太苛刻,不得以拿出来了

啥玩意儿呢？像个仪表？
