protel99se 中怎样让地和敷铜完全融合?

录入:edatop.com    点击:

如果是导线的,则是双击铺铜,然后将两个打勾的勾上。
如果是焊盘的,那么打开规则,在制造那里将焊盘连接模型改成直接连接。

呵呵
铺铜的属性里面进行设置,铺过所有相同网络名

关注
学习一下

00说的是
选direct连接

是这两个打钩吗?
不行啊难道是我软件不行?

to computer00

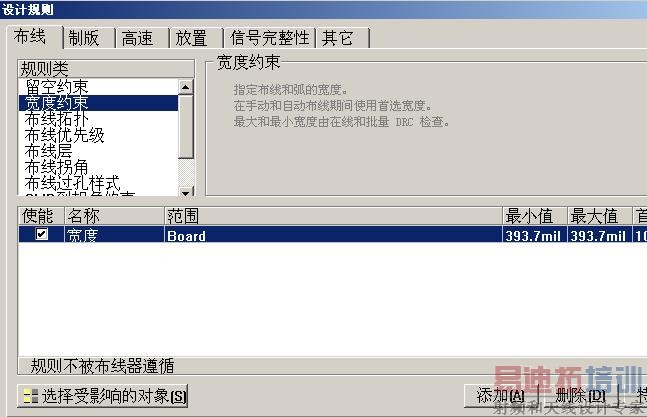

规则里面好象没有“制造”啊?

哎呀妈呀 难道是我这汉化版惹得祸?

不建议这样弄
因为散热太快很难焊接,造成虚焊

tovwwj
vwwj说得有理但咱怎么也得把这个技巧学会是吧?怎么搞法呢?

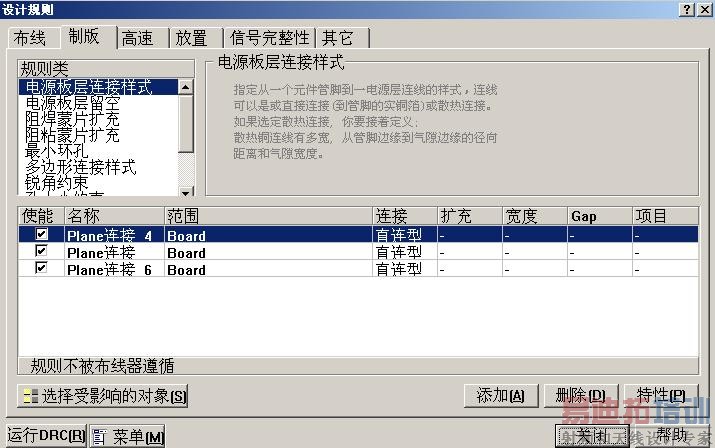

原来翻译过来是制版了?看上面那个标签。

谢谢00兄
本来我也不会,但刚刚照着00说的试了一下,确实可以。

too computer00
改了但还是不行啊?没搞懂

too computer00

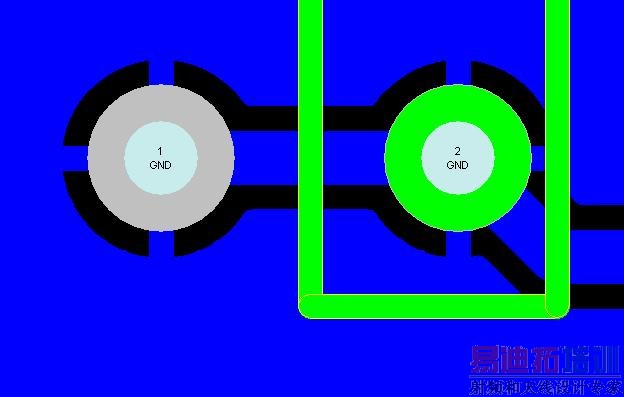

变成了这样但还是没有和地完全融合啊?哪里有问题吗?

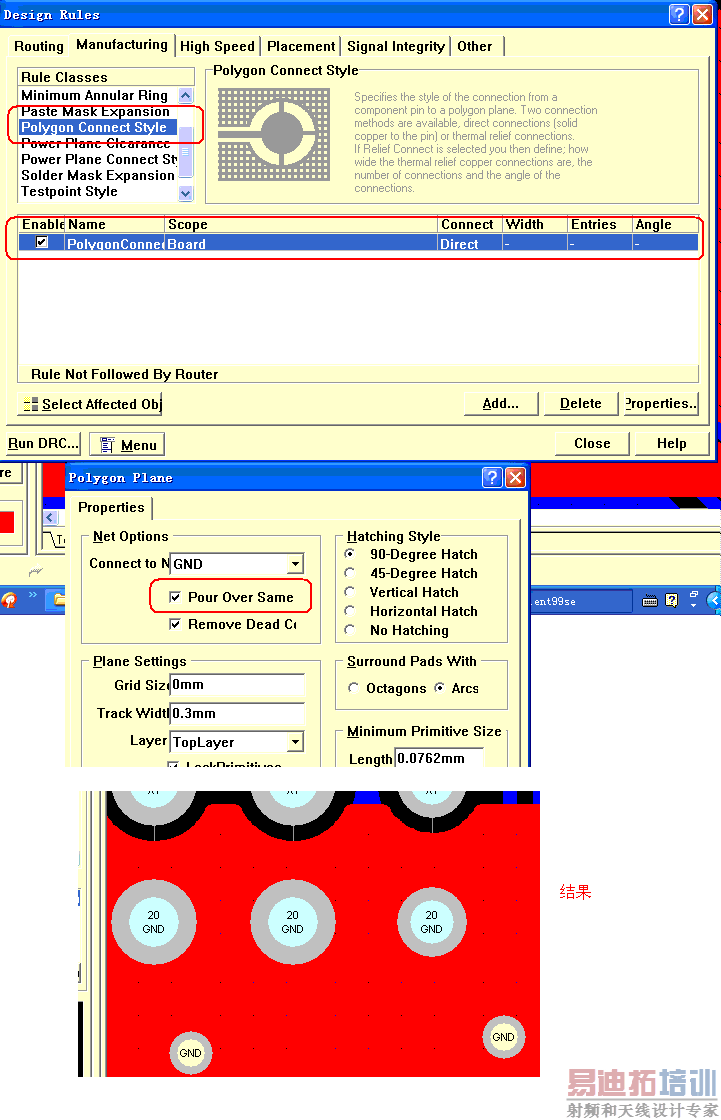

是铺铜连接模型,直接给你上图吧,说着晕……

00 不做老师屈才了呵呵

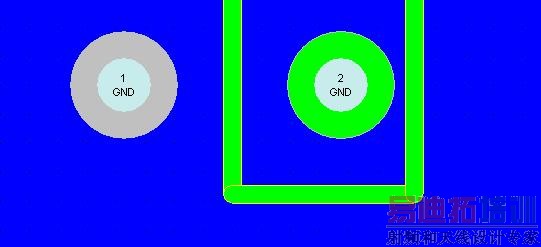

哎呀妈呀真是豁然开朗啊
终于学会了感谢00师傅感谢大家感谢感谢啊!正所谓听君一席话胜读十本书啊!

感谢各位大n对小菜的不烦教诲!

呵呵,LZ欣喜若狂

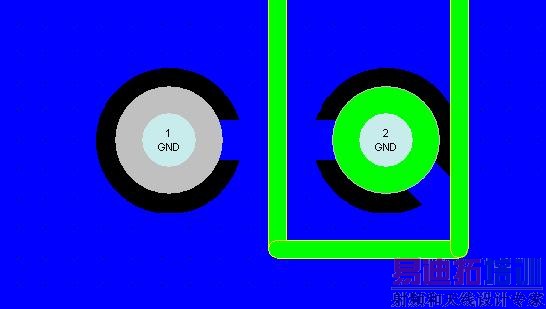

有一个情况就是,和焊盘连接的时候一定不要直连,要桥接过去,否则存在虚焊的可能。

希望08大哥以后多多指教 俺这个 lz啊 呵呵
哦是因为焊盘散热太快容易虚焊是吧?!
