powerpcb 图画到这里了，怎么把它变成一块电路板啊？

录入：edatop.com 点击：

先用ORCAD画了个原理图，导到powerpcb里做到了这里，后面继续的主要工作是什么？我想先不看找细节问题，只是想从原理图到电路板的这个过程弄清楚。
第一次用这些东西，请别笑话我。

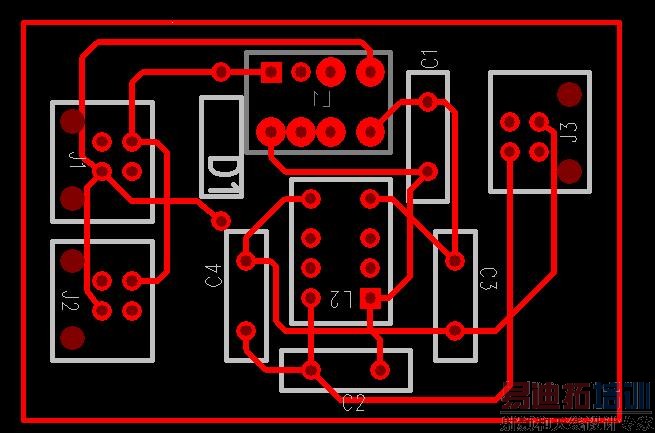

你是两层显示颜色一样还是全短路了？

不好意思，是在setup里color里设置吗？

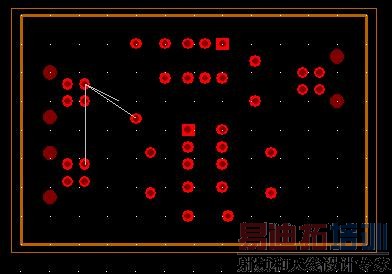

层我设置了，四层。我也不是很清楚究竟该设几层。图如下。

设置了层以后为什么那些连线全都看不到了啊？
那还怎么布线哦。

PCB
像你这样的板，做两层就OK了，你在颜色设置里没有弄好就会这样，有些看上去，人家真以为是短路了，上面图中的细白线还要画走线哦！

现在元件摆放基本完成了，做了两层。
但是为什么不能自动布线呢？点了自动步线后没反映？请问在之前还需要做什么其他的工作呢？

建议楼主到比思电子有限公司下载一套教材来学习
比思电子有限公司（KGSTechnologyLtd.）www.kgs.com.hk
