protel2004 pcb 单层板中加跳线的方法

录入：edatop.com 点击：

如何增加跳线，在违规检查时，不会被认为网络是断开的，

把跳线做成一个器件就可以了啊

同意2楼
在原理图中也加上相应的跳线,再把跳线的两个焊盘分别做为两个网络,就可以了,试一下......

忽忽哈哈
2楼和3楼都这样说,但是楼主不明白啊,我也不太清楚,嘿嘿,可不可以画个原理图来看一下,怎么加啊.....
谢谢啦！

把跳线做成一个器件就可以了
自创一个元件

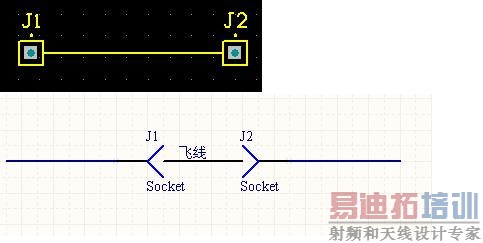

小小的例子

加一层专画跳线！
