一个protel99的问题
录入：edatop.com 点击：

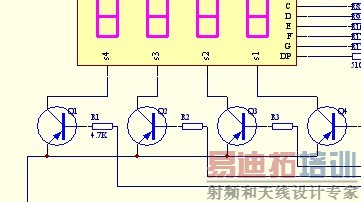

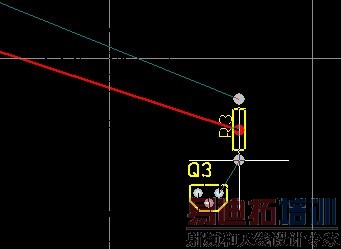

在原理图中做的三极管是射极接电源，基极接的一个限流电阻，但在生成网表后发现射极接到原理图中的那个限流电阻上去了，而基极却接到电源上去了，见附件。封装中三极管管脚123对应EBC。如果不做修改会影响到电路的功能吗？三极管的封装也仔细检查过了，在网上下了一个有相似功能的DDB下来看到这是有这个问题。高手些帮帮忙啊，谢谢了
仔细核对SCH和PCB的引脚编号
SS
检查过好多次了，应该没有问题的啊，。
三极管封装
默认的管脚是对不上的
默认的管脚是对不上的，要么改原理图引脚，要么改元件封装引脚。类似的还有二极管，原理图是a，k，元件封装是1，2，原理图导入到pcb就会出错
如LS
强制改网表可以吧
直接在网表上改成原理图需要的样子也可以吧。？
呵呵 看来对画板子还不太熟悉。
可以
但不能updateschemataic，不然还是会出错。99se原理图中的元件和pcb封装不是绑定的
可以直接双击PCB中的焊盘，在Advanced中重新调整你的NET即可
