初学线路板，关于线路板外型
录入：edatop.com 点击：

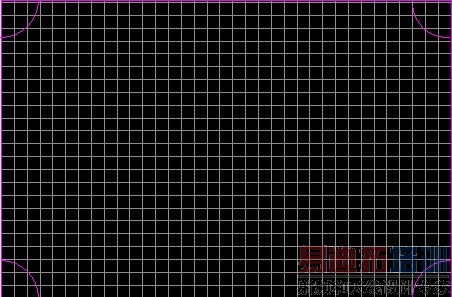

Protel中怎样做到在四个角截去一部分，形成内凹的四个弧形？在Board shape--redefine board shape 中好像做不到内凹的弧形。请教各路大虾。
画段90度的圆弧就OK啦
楼主那样画就可以的
在进入redefine board shape 之后，选取不了画圆弧的工具呀。
一般是画整个圆,在属性里调整角度值
鼠标确定圆弧角度值不精确
用CAD
忘了，呵呵
有两种方法，可以实现。DXP中的方法。
法一）先用工具在机械层中把PCB外形画好，画的时候最好将图框完全闭合；然后选取画好的外形线段，再选择菜单项Design->Board shape->Redefine from selected objects即可；
法二）在机械层中画PCB外形，圆弧的地方可以先用直线段打好网格；然后用Design->Board shape->Redefine board shape，绘制板外形；画到圆弧处，可以用空格键将走线方式切换成圆弧。
恩，谢谢了。
6楼的意思是用CAD画好外形，直接从PCB里导入(1:1)， 这样万无一失
