求助啊帮我看下怎么调过来啊

录入:edatop.com    点击:

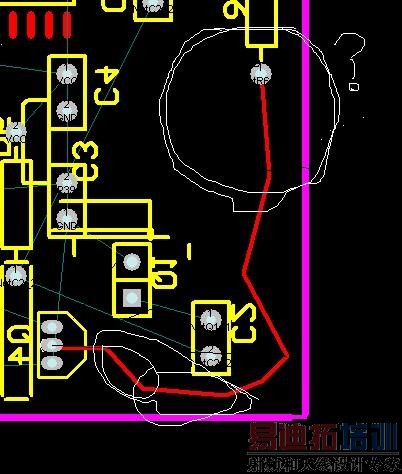

小弟刚学PCB不久,今天不知道自己是怎么弄了下,画线就有波浪了,我传了图,就是那些用圈画起来了,麻烦高手告诉我用那些东西可以提过来,具体怎么样操作啊?
谢谢!

shift+空格
shift+空格

自己偶尔犯的,高手知道了大家看下啊!

看2楼。走线风格有好几种,45度只是默认的罢了

走线设置错误

Oh, My god!
很有个性的走线,不错.顶起!

支持2樓

建议LZ把工具的快捷键先看看。

去试试
栅格设置(DesignGird)
角度模式(Anglemode)--->对角线(Diagonal)
产生原因可能是Anglemode设置成Anyangle了.

我从来没有走过这样的线


新手嘛,大家不要笑。
