protel关于指定管脚的锁定问题

录入:edatop.com    点击:
请问一下各位protel的高手,怎么将schematics中的管脚锁定到指定的pcb封装的管脚上啊?
我自制的pcb封装不知道怎么和shematics图的管脚联系起来,请各位高手指点指点

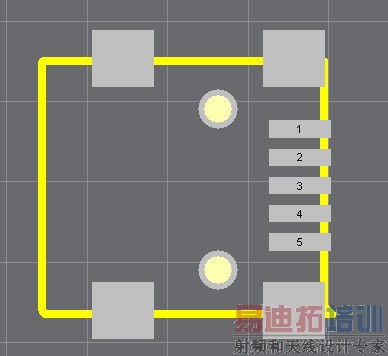

我上传两张图片,高手们帮忙看看吧
rt

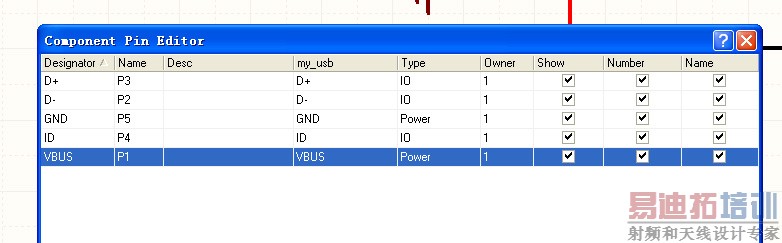

第二张
rt

用引脚号

就是那个name改成1 2 3 4 5吗?
这样可以吗?


谢谢前辈了

11
封装的引角和原理图对应就好

原理图和封装对应好就行了
