几个月前仿制的圈圈USB板.

录入:edatop.com    点击:

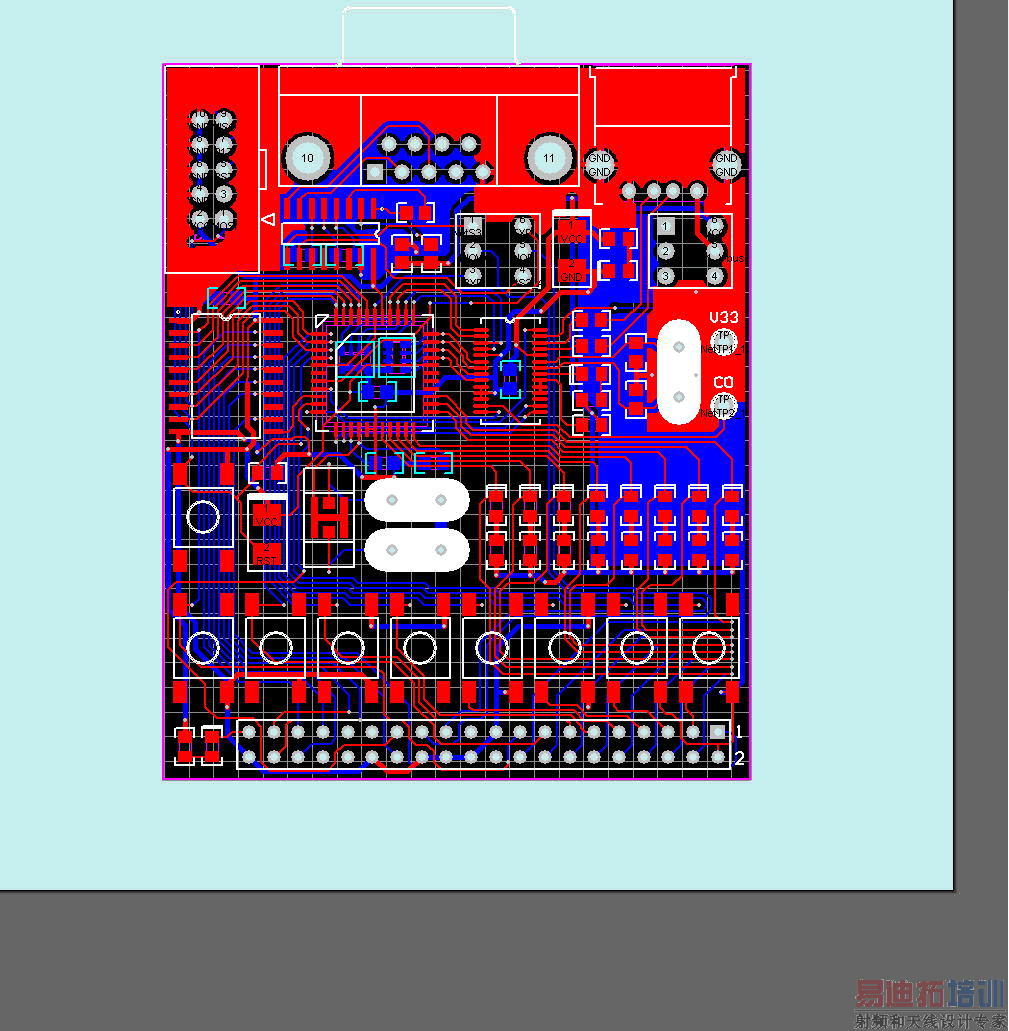

上次要打样几块板,趁老板不注意,花了点时间,照着圈圈的原理图,画了一块圈圈USB板,后来焊了一块,经测试可以工作.不过一直没时间研究,现在又没兴趣了,好难,唉!不过还是要感谢圈圈的原理图,谢谢啊!看大家都发PCB,我也来发.画的不好.

-
相关链接:
down21ic/378-200710822751416.pdf

把功能说详细下!
不知道圈圈的图做什么用的?

貌似那几个接口太近了
貌似那几个接口太近了,不知道插不插得进。

接口距离应该没问题
线路初看显得很整齐漂亮,
但仔细看看就会发现LZ为了美观牺牲了很多其他的哦
比如密集的过孔不应该放一排(右下角),还把线全绕过去就更没必要了

最下面的排插如果是IDE接口的话,那就问题严重了...

哈哈.发PCB得酷最容易.
功能就是可以玩USB鼠标,键盘等等.
接口可以安装啊,还有好多间隙呢.
xwj大侠说的是,以后会改正.
最下面是IDE接口,不过我安装的是双排弯针.

哈哈比圈圈原来的还漂亮

PCB的美观会害人

线的宽度怎么都一致!
