DXP怪问题

录入:edatop.com    点击:

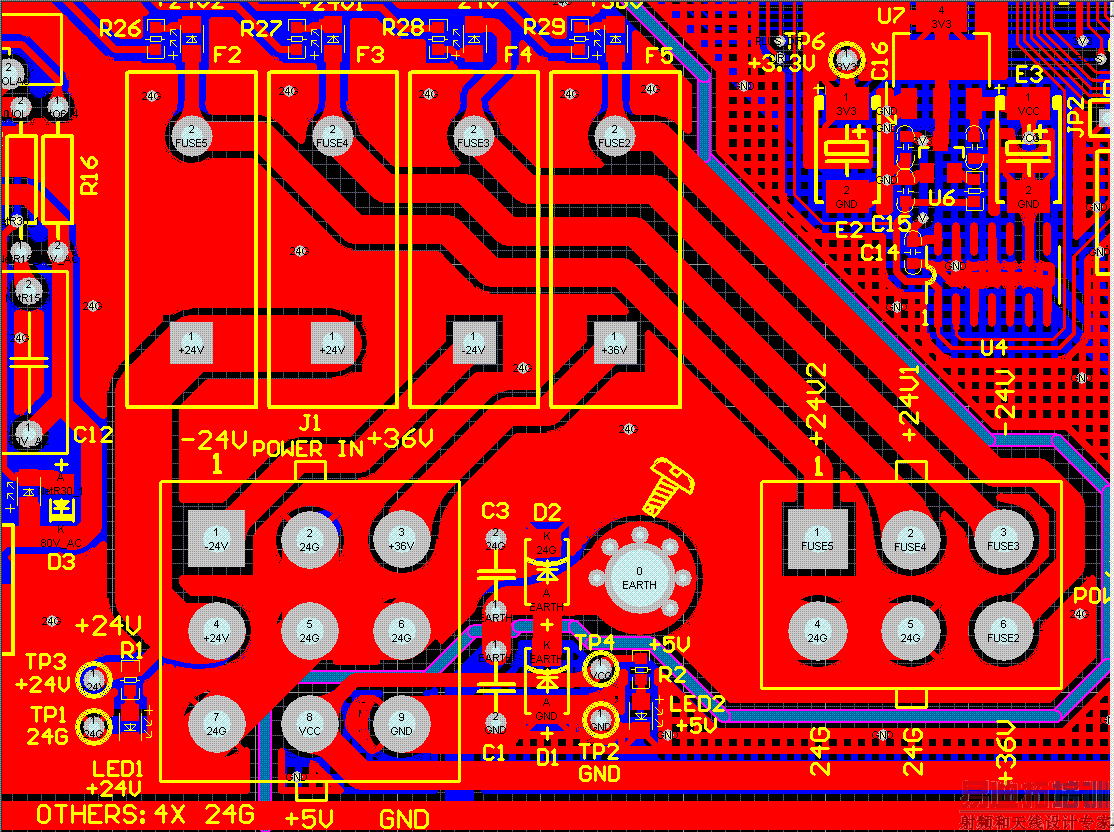

如图,在dxp中区域布铜可以任一角度,很不好适用。使用polygonpour多边形布铜,可以产生如图的效果,怎样通过设置可以让方孔可以完全被铜覆盖。

第一次看到這個問題!

是啊,我也不知道什么原因
现在的办法只能是在加区域覆铜。在dxp上覆铜有三中方法:
placefill,placecopperregion和placepolygonplane.

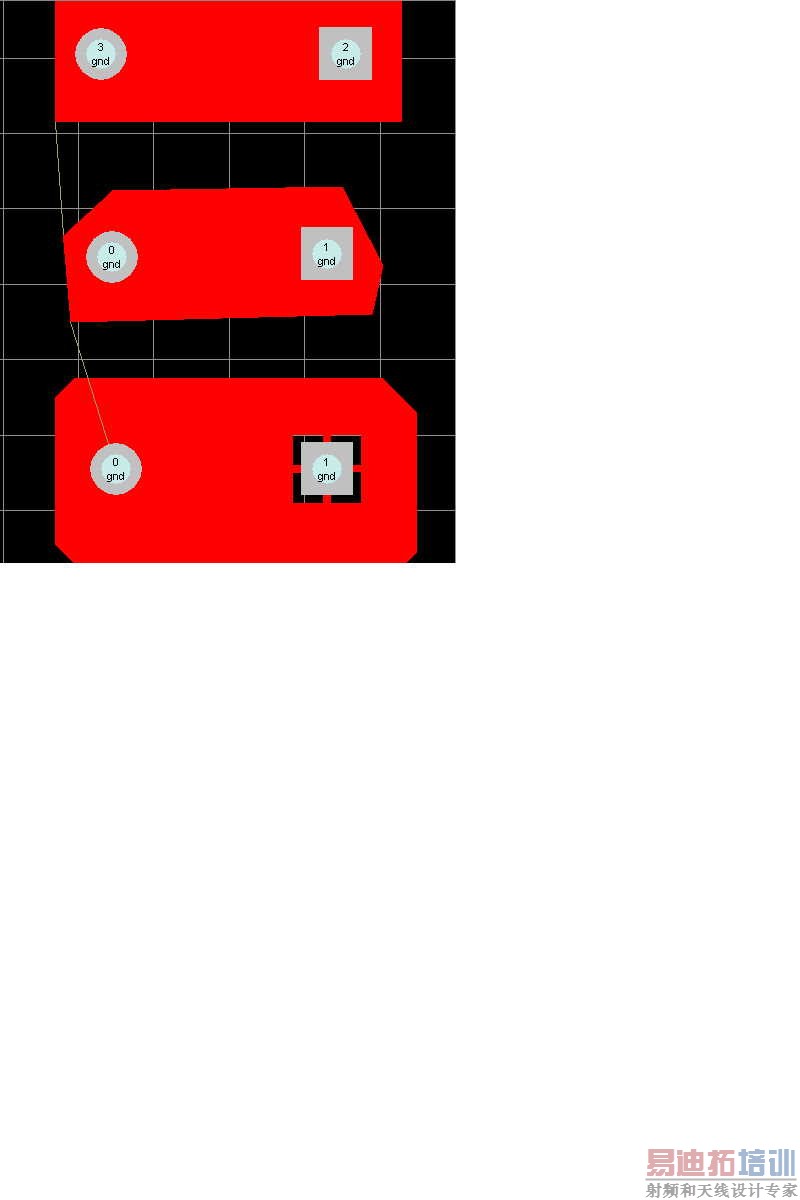

三种的情况分别如图:
对第三个情况怎样让方孔完全覆盖,而不是用前面两种方法。在protel99中没有此问题,它里面的区域覆铜可以设置要求的。

没有什么东西阿

谢谢,搞定

强烈建议做成热焊盘!
就算要过大电流,也可手工从焊盘上拉出很粗的线。

等你焊盘焊不上锡你就知道了
