万年历PCB板设计

软件可以给我一份不？我自己做一个玩。我来改
刚学画板子吧，想当初我也是这样：布局不紧凑。走线一样粗。最起码电源线要加粗点。没有螺丝孔。

怎么不用动态的数码管呢？软件没有做扫描的吗？

想问一下你的中文是怎么输入的
你用的是那个版本的PROTEL，我的PROTEL99输不入中文，请教一下你怎么输中文？

文件看到了
1、VIA(过孔)，1.27的盘做1.0的孔？破盘。
2、年年年年-月月中的”-”不必用数码管来做，直接在表盘上做图案就行了，浪费。
3、泪滴真的很难看，不如不用。
4、所有线一样粗。至少VDD和GND要粗点才好吧？
5、走线毫无规率。该直不直。
6、2.54的焊盘中心距，穿1根线不是大问题，可省好多孔。这种板有种规率，可以用单面板只+少量的跳线就行了。
7、是用自动拉线的吧？
8、DRC中线间距为1mm?
9、还有好多WT。
还需+油啊。

5楼说得好啊
你是第一次做板吧！布局还可以就是布线差了点！

我也试试

谢谢名位的意见
谢谢大家的参与！我就是初学protel,也是第一次布线,所以好多地方考虑不全面！谢谢五楼指点！谢谢大家的意见！

万年历(回复)
哈哈,我也做个玩下,是双面板的,把图片传上来给大家评下.

万年历(回复)

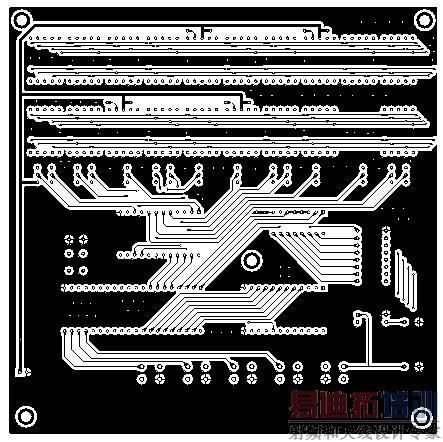

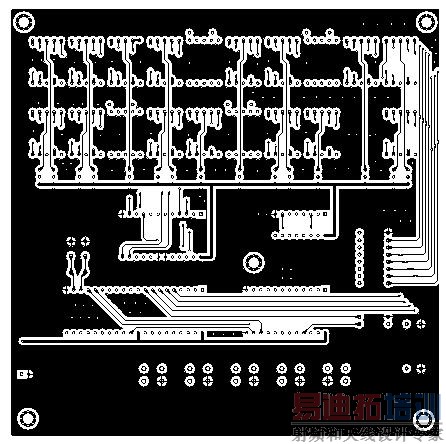

上面的是顶层,还有底层的也传上来,大家评下.
