谁有cc1020的PCB封装库文件啊?
录入:edatop.com 点击:
高手请共享一下。
邮箱shanbaoyin@126.com
邮箱shanbaoyin@126.com
自己做,这么懒啊
自己做,这么懒啊
自己做很简单 啊
多数都是自己做的
有几个方法。
大部分人都是看datasheet自己做。
也可以在你用的软件里面找找qfn封装,没有合适的就在一些差不多的封装上面改。
芯片的接地是Exposed die attached pad形式,
这个应该怎么做?还是根本就不需要做?

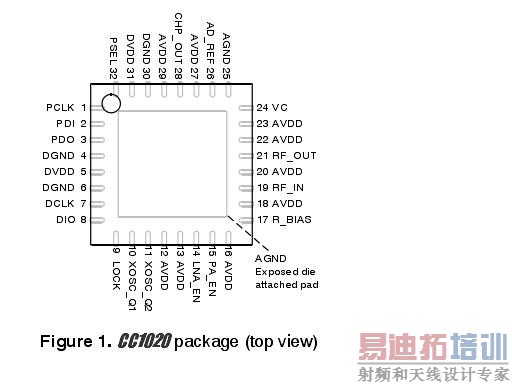

芯片管脚图

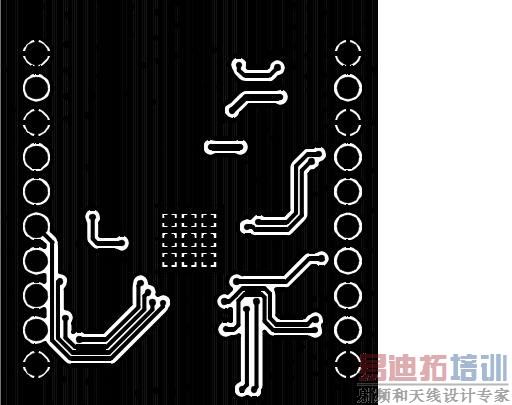

TI提供的参考设计的PCB底层
接地那部分的封装怎么做?
