自制的PCB

录入:edatop.com    点击:

接上,印好的铜板
上面的是打印好的热转印纸,这张是印好的铜板

接上,腐蚀好的铜板
线路出来了

接上,丝印层也印上去了

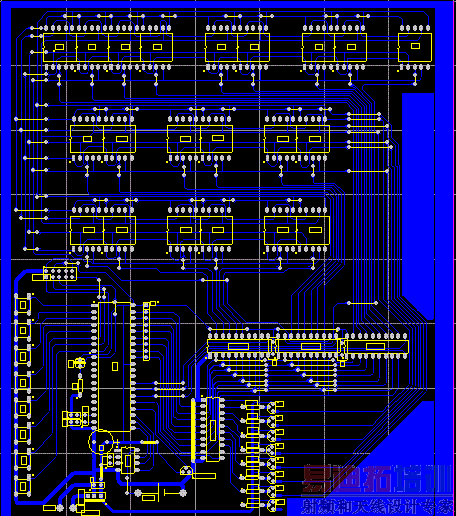

这是PCB图

满漂亮的嘛!
最细的线有几个mil啊?

10个mil
10个mil,不过要很小心的用,不必要时不要用,用也尽量长度短一点

在学校时玩过这个。
现在,都不这么干了,直接给板厂做了。

RE
的确很漂亮哦!可你考虑实用了嘛?那么多的跳线我想双面板应该更实惠!最主要的是你的线10MIL有点危险!做双面还可以!

自己做灵活些
自己做灵活些,打一次板至少要100多吧,而且与打板商来来回回麻烦,如果是公司的活还可以,反正是公费。
自己做热转印能用单面板就用单面板了,跳线也不是随便跳的,不是东跳一根西跳一根,这个是有讲究的,这里我还不是做的很好,以后可以做好点。
10MIL用不危险,主要是万不得已就用下,而且尽量集中某个区域用,少用,短一点,不要走得太长,这个也是有讲究的,不是随便用的,就算万一危险发生了,有毛笔尖粘点油漆修一下(一般情况不会发生),还有做板子前对铜板预处理也是决定危险系数的因素。

学习了!
