第一次做板子，看看有什么问题不？

录入：edatop.com 点击：

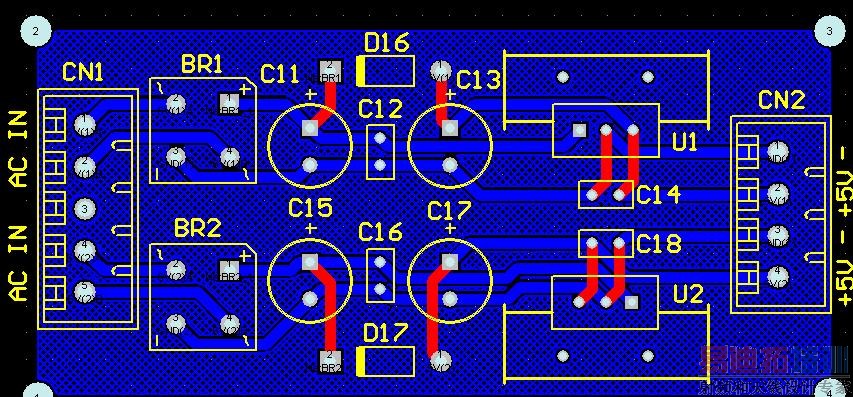

单从板子的元件布局，和布线的角度看，板子有什么问题不？

第二个

挺像第一次画的

跟我一样有待提高
注意双面板TOP层和BOTTOM层的布线互相垂直，不要每层既有竖直的又有水平的。

Z
这个板子比较简单啦，低速板一般不会有什么大问题。

面积可以缩小一半,走线可以缩短一半,辐射可以减少一大半
第二块板可以弄成单面板,C12靠近U1,C16靠近U2
另外你的输出口没有隔离,带有高压电

第一块三极管的管脚封装方式可以改成其他的封装
第一块三极管的管脚封装方式可以改成其他的封装,应为管脚离得太近,焊装容易焊连！

电源板?多高电压?铺铜间距有点小.

电源板重新布局了
再看看这个有什么意见不

至少挺好看的比我的第一块好呵呵

第一那个
三级管可以加大脚距,那个U1,U2是不是应该放在板边呢?还有应该可以做成单面板?
