下面两个图中哪个图AB间布线电感大？

录入：edatop.com 点击：

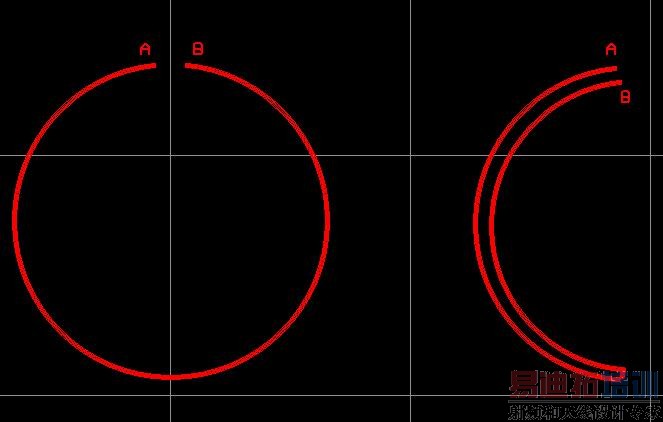

左边的图走线圆滑,但回路围的面积较大,根据电感的计算公式,回路面积越大,电感越大.
右边的图,走线曲折,但回路面积接近零,而根据布线经验，折线越尖,电感应越大.
假定左边的图和右边的图走线总长相同,那么,哪个图的布线电感大?谢谢！

希望有人能帮忙解惑，谢谢！

我认为左边的电感大,再看看其他大侠的说法..

肯定是左边,主要看闭合面积

哈哈哈，右边是无感绕法

多谢！

学习。

那么我们常说的要防止走线拐角太尖（形成电感）是什么意

请问锐角的走线方式到底有什么危害？
电感大？

无感只是对于低频（集总参数）来说的，对于高频，完全是
建议LZ先去搜索“微带”相关知识看看
另外，除了电气参数的影响，还有加工工艺问题：
PCB腐蚀时锐角容易残余腐蚀液，造成过度腐蚀，这对于很细的线就是大问题了....

楼上高手啊，谢谢！

电流是电子流动形成的,
