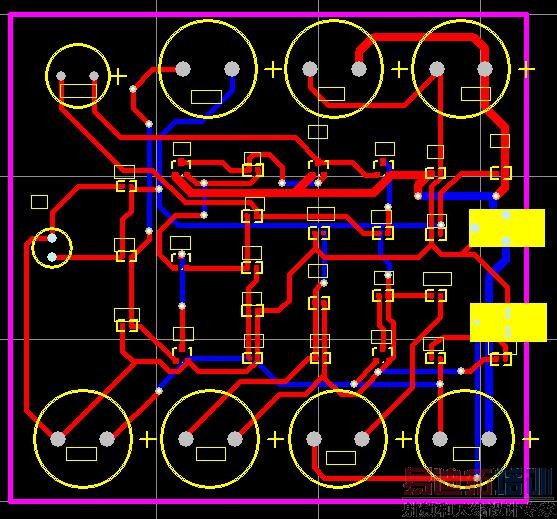

小弟在学习画版，请大家指教一下这块画的怎么样

请大家指点一下不足之处啊,谢谢了

好像有一个地方没有连上
也许是看不清，左边靠上的第一三极管，有的过孔应该去掉，看着不美观

谢谢,三极管是连上了的,那里的过孔要取消啊,
谢谢,三极管是连上了的,那里的过孔要取消啊,能不能具体说下啊,我改进下

俺也说说
1.线与线的距离太近
2.走线不够规范，需进一步整理

(第一部分)一个解法,就是文件有点大,上传了两次.
你下载后用分卷解压就可以看到了,有关分卷解压见下面:
分卷压缩的压缩以及解压办法
由于上传的限制，如果文件太大，可以分卷上传。
压缩办法：
1.选择你要压缩的文件，右击，出现：[见“第一步”]
这时，点击“添加到档案文件（A）...”，出现一个窗口：[见“第二步”]
2.在“分卷，字节数（V）”那里有一个下拉窗口，选择一个合适的值，或自己输入1000000，然后点击“确定”就可以分成每卷差不多为1M左右的各个分卷。
解压办法：
1.点击保存时要按顺序将文件命名为1、2、3、4、5......，然后解压时，把它们放到同一个文件夹，再解压。
2.解压前，按顺序把文件“重命名”，如“社会分工论part1.rar”就命名为1，“社会分工论part2.rar”命名为2，“社会分工论part3.rar”命名为3，“社会分工论part4.rar”命名为4，依此类推。然后把这几个压缩文件放到同一个文件夹后再解压，不然就会出现诸如”你还缺少压缩卷...“的提示。还有，任意对其中一个被重命名后的压缩文件解压即可。
还有，那次上传的《社会分工论》是个例外。就是解压时每一个文件都要解压，换句话说，要解压为5个文件，每一个文件都有几十页。一般的压缩卷文件只要把几个压缩卷下载下来后任意解
相关链接:
down21ic/103-200731616726770.rar

以下是第二部分...
楼主可以下载看一下了.
相关链接:
down21ic/104-2007316161118480.rar

elym2006 真是热心人哪！
问题解释的很详细,好人啊！

说说
你看一下PROTEL.布线很是简单.你画这个板很不合理.

HESC大哥,谢谢
你能不能指点一下啊,我是初学者啊,有很多不懂的啊,谢谢了

怎么没有人来了啊???

小弟在学习画版,请大家指教一下这块画的怎么样
器件的布局要注意哦，尤其是电解
走线也不是很合理
注意要添加泪滴
