求助画图 PCB

录入：edatop.com 点击：

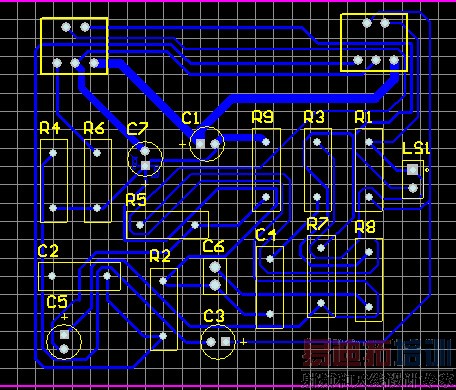

我自己转移的PCB不是很好小弟还事新手希望大家能帮一下

这事我自己画的很丑

唉，真的很丑
是我所见过最丑的了....
你就不能稍微用那么一丁点心？
或者干脆自动布局吧

小弟事初学者
第一次画的具体的也不怎么会用DXP呢就画成这样了求能指导一下了

去书店买本DXP的教学数，上面有很多实例
照着实例教的那样画。
初学画PCB，没有要过分追求单层布线。

我就事在元器件布局上
就是在元器件布局上不事很熟练有人能帮一把俺不》

多实践

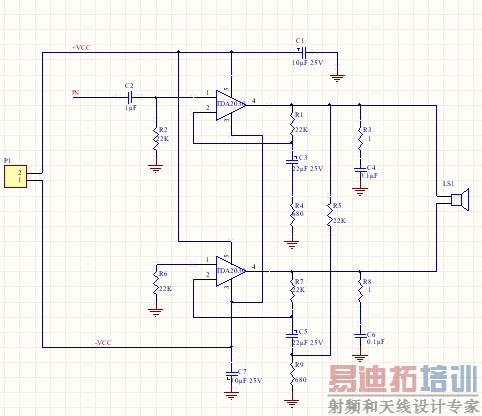

朋友你先参考一下其他人画的线路板，然后试着以不同排版与线路板尺寸着手来画这块线路板，多画几次就熟练了。楼主是做音频方面的吗？这是一款用TDA2030模块桥接模式做的有源音箱？（QQ:326386303)

是的
七楼好眼力啊佩服佩服事2030的就事新手不怎么会布局很想画成那样的饿

把图的 .pcb文件传上来！让大家帮你布局
到时候自己在琢磨……
