菜菜也晒板了

录入:edatop.com    点击:

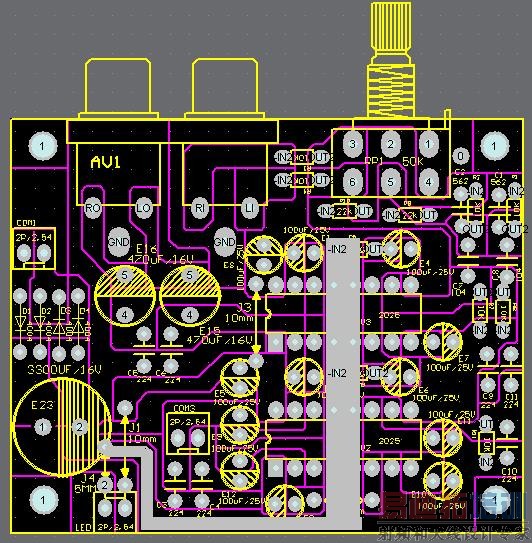

第二块

呵呵,见识了 以前觉得那些板怎么弄得,

请大家帮忙看看,请多多指点.

用什么画的?
看不出哪里是走线啊,只看着红色的细线,那应该不是走线吧

呵呵
我只画了keepoutlayer层,其余全部覆铜
我还要请教这样的做法是否可取??
请各位大虾指导了
呵呵

请各位大虾指导了
谢谢

这是个音频功放板的电路吗?
只要都连对了应该没问题,性能怎么样我也不知道,我也是菜鸟啊哈哈

太奢侈,音频功放也要用到双层板
还有电源地线,输出等线都要加粗,太细,原件排布也不尽合理,走线是自动布线的吧,还要好好调整
一句话,还要加工加工才行

这是几层板?

呵呵
是个单面板
