可以从芯片的 跨下 走线吗?

录入:edatop.com    点击:

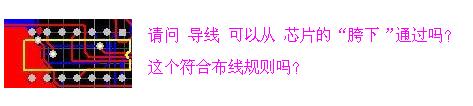

看到别人的PCB文件,如图,好像有5根导线从IC的“胯下”经过,
请问这符合PCB设计规范吗?谢谢

一般来说,只要能走得过就是可以的。

当然可以
不然你想用几层板啊?

IC没“胯下之辱”一说,但也要看情况哦(指当前层)

你要考虑信号线与管脚间的距离...线与线之间距离达到要求

关键看速度,这种dip的片子,速度快不了
咋整都行。

规范里没有说不行哦。好多这种走法的。

有些片子没限制,有些就不行。
比如PCI桥接芯片,有一些就要求芯片底下不能走信号线,而且还要专门铺一块儿地

看芯片的性质吧。参考 DATASHEET ,有的芯片地下可以随便走,有的就不可以。比如 一些多PIN 的晶振。
不但芯片地下保留完整的地,而且要把地直接连到 完整的地平面上。

你这小DIP肯定没问题。但有些高速芯片不行

一般可以的

看到有一个直角走线哦, 这样可不好

可以啊我好像经常的呵呵

直角走线的对信号的影响就是主要体现在三个方面:
一, 拐角可以等效为传输线上的容性负载,减缓上升时间;
二, 阻抗不连续会造成信号的反射;
三, 直角尖端产生的EMI。
