前几天刚画的扳子，不知有没有错，希望大家不吝赐教
录入：edatop.com 点击：
多多指教

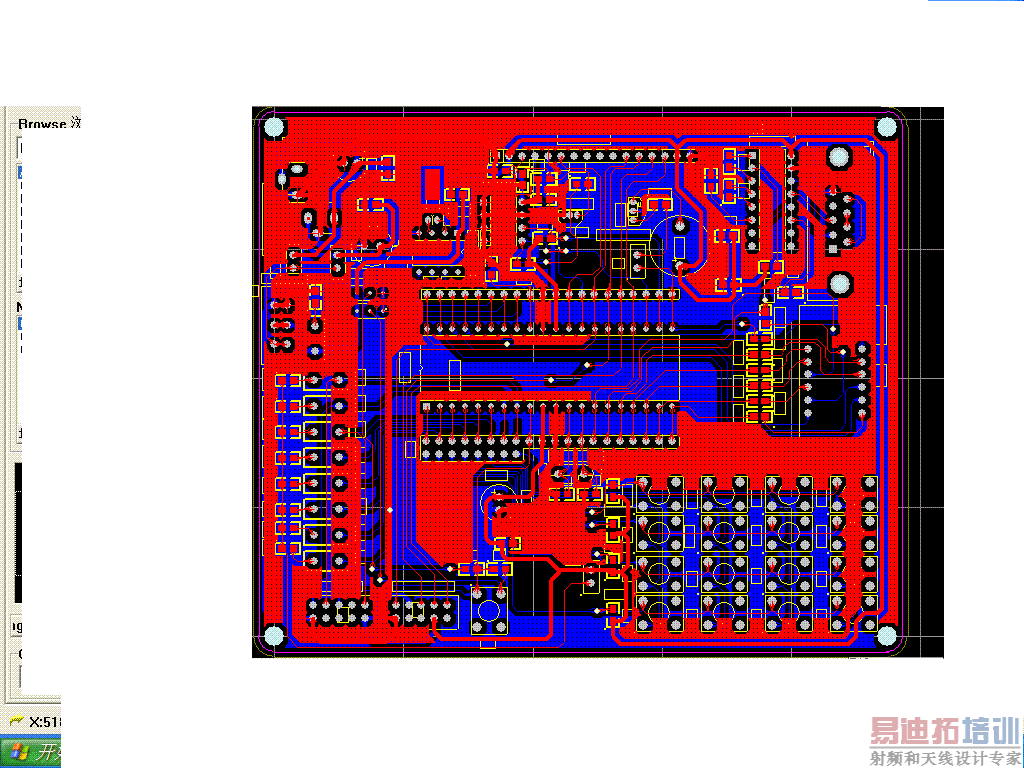

PCB图1

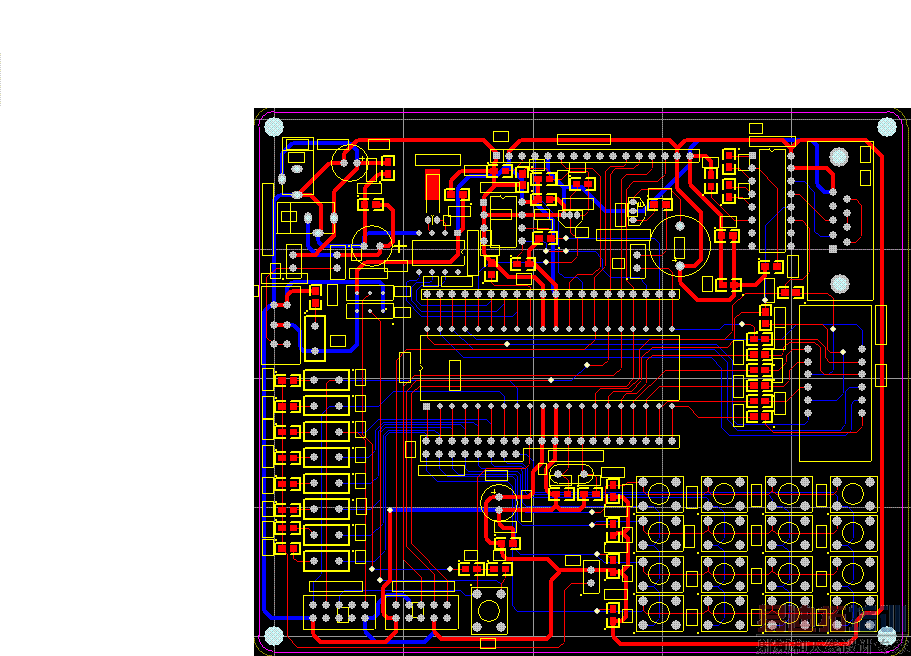

PCB图2
不错
画得很不错是个什么板板
线太细了
兄弟，线太细了，还有焊盘处要加泪滴，铺地的参数改一下。
PNP封装是错误的
挺好的啊
不知有没有问题
信号线是10MIL
电源线30MIL
安全距10MIL
敷地的安全距30MIL
过孔和焊盘都加了泪滴
可能图不太清楚
信号线10MIL还行啊，因为电源线是30MIL对比起来感觉细了
比我话的好看多了
Q1应改用NPN类型，并从基极控制。
Q1应改用NPN类型，并从基极控制。
