三款产品解析优化能耗效率的开拓者——飞兆

录入:edatop.com    点击:

        作为业界领先的功率半导体厂商,飞兆提供广泛的功率产品组合,帮助电源、照明、计算、移动、汽车、工业电源、便携式医疗和家用设备等功耗敏感型应用实现节能。飞兆承诺以打造更洁净、更智能的世界为使命,专注于电子产品为实现更高能效所需的能量聚集、移动和云端技术的快速增长趋势。
近期,飞兆发布了三款新产品,分别是1200V智能功率模块、1000V集成电源开关以及全新的LED驱动器。这三款产品都秉承了飞兆一贯卓越的产品性能,在集成度、封装技术、能效等方面实现了新的突破。
针对高电压工业领域的1200V智能功率模块
电机能耗占全球能源总消耗的40%以上,业界急需设计简单可靠、热性能表现卓越,可为使用大型三相变频电机的系统提供全面保护的功率器件。
飞兆的1200V Motion SPM 2智能功率模块(SPM)正是这样的设计方案,它采用耐用型单块封装,集成了1200V NPT-沟道IGBT、自举二极管、低压/高压驱动器IC、NTC热敏电阻以及全保护套件等重要的电源管理硅元件。这一高度的集成方案可以节省电路板空间和散热片尺寸,打造出紧凑的一体化解决方案,可用于电流高达35A 的1200V三相变频设计,满足高达7.5kW的高电压设计要求。
飞兆市场发展经理张瑞斌表示,系统高性能、可靠性、性价比是SPM持续发展的三大驱动力。市场上一些功率模块+外置驱动IC的方案容易产生过压/过流/过温等问题,而飞兆的1200V Motion SPM 2集成度高,在提供相同的输出功率的情况下,产品体积更小。
据了解,这一最新的SPM采用最初用于空间应用的直接敷铜 (Direct Bonding Copper) 封装技术,散热性更好,结壳热阻比竞争对手低15%。同时,在诸如工业级加热、通风和空调设备,以及泵机和工厂自动化系统中,飞兆提高了整体系统可靠性,从而实现更平稳的电机控制功能。
“变频系统可根据负载条件控制电机速度和功率,这比非变频定速控制系统节省30%至50%的耗能”,张瑞斌说道,“我们开发的1200V SPM 2系列可为客户带来更卓越的功能和简易的设计,达到同类最佳的热性能和耐用性,满足严格的环保要求。”

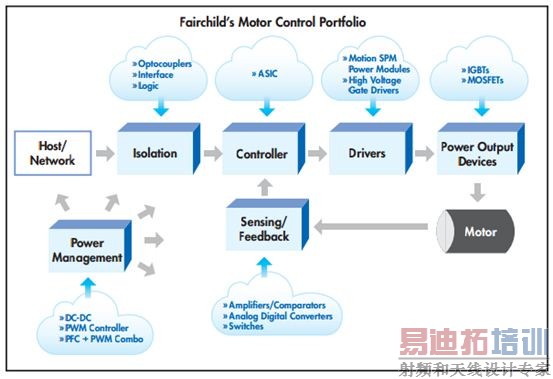

如上图所示,飞兆在马达控制方面几乎可提供全系列的解决方案,SPM高集成度解决方案主要用于ACIM、BLDC和PMSM马达驱动。自1997年首款SPM产品诞生以来,这一家族不断完善,目前该系列产品可覆盖低至20W到高达7.5kW的应用。

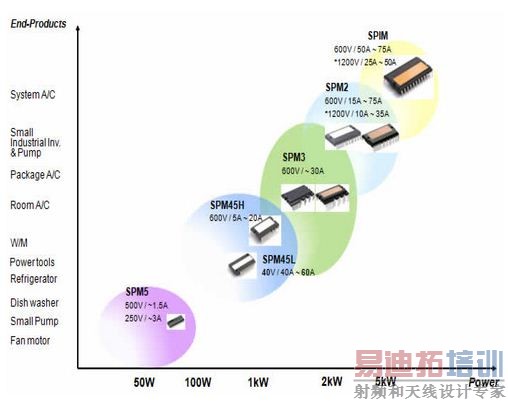

图 Motion SPM产品组合




1000V集成电源开关可用于智能电表设计
集成式电源开关方面,业界普遍的水平是600V或800V,飞兆的FSL4110LR的可在单封装中提供业界最高的1000V的耐压指标,用于设计高度可靠的开关电源。据飞兆半导体市场发展总监陈俊介绍,该产品最大的差异化特征体现在无需使用任何的外部元件,从而能够使设计人员轻松满足产品上市时间要求,并减少物料成本。
FSL4110LR面向全球市场而设计,目标应用包括智能电表、工业应用、家用电器等。它集成了具有内置线路补偿功能的VDMOS SenseFET (BVDSS=1000V),可面向广泛的输入电压范围提供线电压补偿,适用于45Vac至460Vac的输入电压范围,可满足三相输入电压或者单相电压不稳定情况下的需要。此外,FSL4110LR还具有内置输入过压保护和适用于所有保护条件的安全自动重启模式,可缓解故障状态下造成的困扰。
陈俊补充,FSL4110LR是同类产品中唯一提供异常过流保护(AOCP)的解决方案,可保护电源转换器免受变压器异常情况的影响,这一特性对于智能电表应用尤为重要。




实现优异固态照明性能的LED驱动器
在照明领域,飞兆也有广泛的解决方案,包括 LED 照明、线性荧光灯镇流器、紧凑型荧光灯镇流器和氙气灯。LED方面,飞兆最新推出的FL7733A单级初级端调节(PSR)反激式LED驱动器,可用于提供亮度恒定、无开灯闪烁的LED照明,适用于从5W到60W以上的室内外LED应用。凭借一个可扩展的解决方案,设计师可轻松满足全球LED照明标准和法规要求。
飞兆市场发展经理严宗福表示, LED 照明应用设计人员需要在有限的 PCB 空间中降低设计复杂度并提高能效。 这就是飞兆提供一整套低功率、中功率、高功率组合设计解决方案的原因。设计人员可以为其应用选择最佳的拓扑,从而节省时间、降低系统成本,并精简元件。
FL7733A是飞兆LED综合解决方案中的关键元件,可减少元件物料清单,缩小灯的尺寸,消除设计复杂度,非常适用于SSL筒灯、PAR、A19灯泡应用。利用此款新型驱动器,设计师可以:
● 实现不到10%的总谐波失真(THD)和保护功能,从而轻松满足全球标准。
● 利用一个支持60 W以上设计以及热量管理和短路保护模式的完整解决方案,简化供应链。
● 凭借10%至100%的超宽输出电压范围,确保最大限度地兼容各种高电压LED模块。
● 在广泛的工作范围内实现无闪烁恒定亮度,且恒流容差低于±3%,启动时间不到0.2秒。
● 兼容各种LED模块,输出驱动功率超过60W,是竞争产品的两倍。
对于总谐波失真特性,严宗福强调,通用线路电压条件下不到10%,明显低于大多数地区规定的30% THD。这为设计师提供了充足的空间,使之能够为全球不同地区提供不同的产品系列。不仅如此,FL7733A还采用了双重过压保护 (OVP) ,以满足 UL标准中 SELV 不得超过 60 V 的输出压规定。
