23V/3A直流电源设计方案介绍
录入:edatop.com 点击:
本文给出了23V/3A直流电源设计方案的设计原理图、元器件列表及PCB元件布局图。该高效率23V、3A直流电源参考设计,服务于智能家电,智能安防应用领域。文章介绍了该方案核心的直流降压开关型稳压器DIO5413,其可以应用到便携导航设备,机顶盒,平板电视,安防监控等多领域。
DIO5413是一款直流降压开关型稳压器,应用于最大负载小于3A的电源设计电路中。该芯片输入电压范围为4.5V至23V。为减少外围器件及PCB尺寸,采用功率开关管内置,内嵌振荡器开关频率为500kHz。本文是针对12V ,3.3V 这一应用,首先介绍芯片的简介、特性及应用领域,并给出相应设计方案的设计原理图、元器件列表及PCB元件布局图。

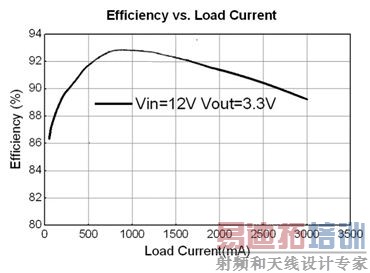

Figure. 1 DIO5413出色的效率曲线

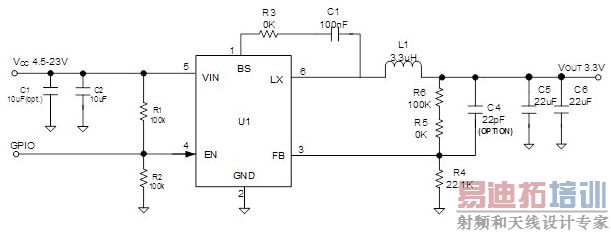

Figure.2 EV5413-DB设计原理图
核心器件简介:
EV5413-DB是用于评估DIO5413性能的评估板。DIO5413是一款高效率,高开关频率,同步降压DCDC转换器,能够输出最大3A的驱动电流。该系列DCDC芯片工作在较宽的输入电压范围,可达到4.5V至23V。芯片内部集成低导通电阻R(DSON)同步开关,有效降低电导损耗。
电流模式提供给DIO5413快速的瞬态响应特性和较高的环路稳定性。电路具有包括过流保护和过温关断等保护功能。
DIO5413提供节约PCB空间的SOT23-6小型封装,只需要最少数量的标准外围器件。
器件特性:
● 4.5-23V输入电压范围
● 低导通电阻R(DSON)的内部开关(top/bottom):70mΩ/45mΩ, 3.0A
● 高效率同步工作模式
● 内部软启动限制倒灌电流
● 过流保护,过温关断
应用范围:
● 便携导航设备
● 机顶盒
● 平板电视
● 安防监控

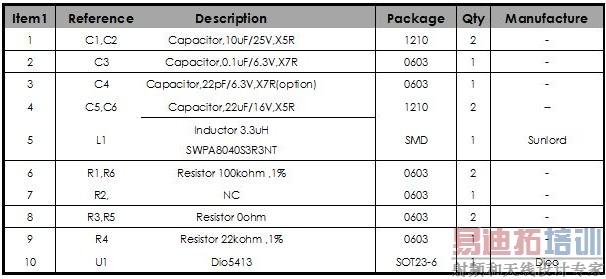

Figure.3 EV5413-DB物料表

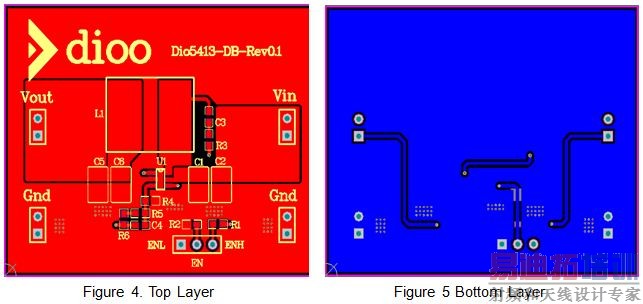

EV5413-DB PCB布局图
DIO5413是一款直流降压开关型稳压器,应用于最大负载小于3A的电源设计电路中。该芯片输入电压范围为4.5V至23V。为减少外围器件及PCB尺寸,采用功率开关管内置,内嵌振荡器开关频率为500kHz。本文是针对12V ,3.3V 这一应用,首先介绍芯片的简介、特性及应用领域,并给出相应设计方案的设计原理图、元器件列表及PCB元件布局图。
Figure. 1 DIO5413出色的效率曲线
Figure.2 EV5413-DB设计原理图
核心器件简介:
EV5413-DB是用于评估DIO5413性能的评估板。DIO5413是一款高效率,高开关频率,同步降压DCDC转换器,能够输出最大3A的驱动电流。该系列DCDC芯片工作在较宽的输入电压范围,可达到4.5V至23V。芯片内部集成低导通电阻R(DSON)同步开关,有效降低电导损耗。
电流模式提供给DIO5413快速的瞬态响应特性和较高的环路稳定性。电路具有包括过流保护和过温关断等保护功能。
DIO5413提供节约PCB空间的SOT23-6小型封装,只需要最少数量的标准外围器件。
器件特性:
● 4.5-23V输入电压范围
● 低导通电阻R(DSON)的内部开关(top/bottom):70mΩ/45mΩ, 3.0A
● 高效率同步工作模式
● 内部软启动限制倒灌电流
● 过流保护,过温关断
应用范围:
● 便携导航设备
● 机顶盒
● 平板电视
● 安防监控
Figure.3 EV5413-DB物料表
EV5413-DB PCB布局图
