用于PLL/VCO和时钟IC供电的超低噪声线性调节器

录入:edatop.com    点击:
作者:Maurice O’ Brien,ADI公司电源管理部营销经理

宽带通信系统通常需要超低噪声调节器来为VCO和PLL供电。调节器还必须能够抑制其输入端出现的任何纹波。在一般系统中,交流输入转换为隔离式直流供电轨,例如−48 V直流。该供电轨继而转换为隔离式12 V系统轨,为通信系统中的主要元件供电。

该12 V系统轨由感应开关元件生成,该元件会在轨上引起波纹和噪声。为了获得干净的供电轨,需要超低噪声调节器来生成5 V供电轨,为宽带PLL和VCO供电。在5 V供电轨上出现的任何噪声或波纹都会使PLL或VCO性能下降。



超低噪声LDO-ADM7150/ADM7151

针对RF信号器件的固定输出超低噪声线性调节器ADM7150和可调输出超低噪声线性调节器ADM7151工作电压范围为4.5 V至16 V,可提供最高800 mA的输出电流,并且支持1.5至5.0 V的输出电压。该LDO可在10 kHz至1 MHz频率范围内实现1.4 nV/√Hz的输出噪声频谱密度(NSD),从而大幅降低点对点微波无线电、卫星通信、防务电子和其他宽带系统中的VCO相位噪声。此外,对于精密模拟前端测量系统,用户可调电容器可以极大减少低频噪声(100 Hz时8 nV/√Hz)。解决方案的整体尺寸仅7.62 mm × 5.21 mm。

噪声频谱密度和电源抑制(PSRR)

ADM7150/ADM7151的典型输出噪声为1.0 µV rms(100 Hz至100 kHz,固定输出电压),10 kHz至1 MHz的噪声频谱密度为1.7nV/√Hz。这些调节器采用先进的专有架构,提供高电源抑制(>90 dB,从1 kHz至1 MHz)特性,利用一个10 µF陶瓷输出电容,便可实现出色的线路与负载瞬态响应性能。



ADM7150设计示例

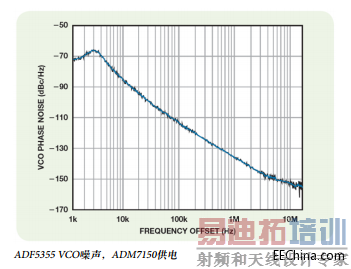

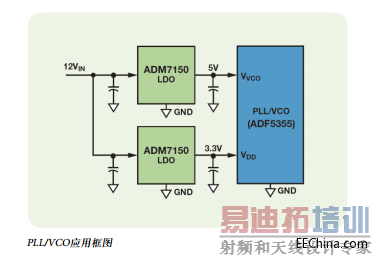

本示例显示集成VCO的微波宽带频率合成器ADF5355,由超低噪声LDO ADM7150为其供电。





结论

宽带通信的出现对于超低功耗LDO提出了更新的要求,以满足下一代PLL/VCO和时钟器件的供电需求。 ADM7150/ADM7151 LDO使噪声频谱密度下降一半,并为VCO器件供电提供最低相位噪声,为微波系统中的时钟器件供电提供最低抖动性能。

超低噪声LDO选型表



作者简介

电子工程学Maurice O’Brien [maurice.obrien@analog.com]毕业于爱尔兰利默里克大学,获得电子工程学士学位,于2002年加入ADI公司。他目前是电源管理产品线的产品营销经理。业余时间,Maurice喜欢骑马、室外运动和旅游。
