经验：MOS管的栅极不能浮空
录入：edatop.com 点击：
本文介绍了实际使用MOS管的一个小经验：栅极不能浮空。

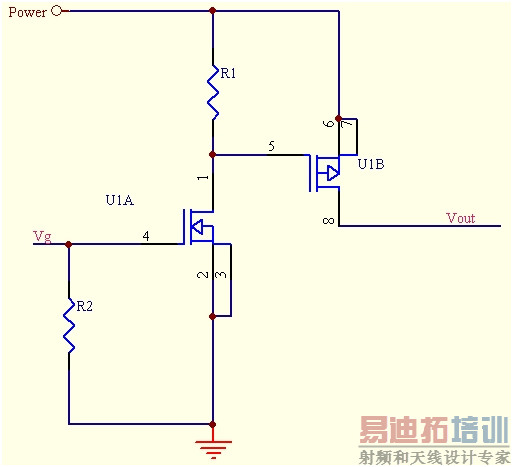

MOS管经常用于电路的开关控制，通过改变栅极(gate)的电压来使漏级(drain)和源级(source)导通或截断。下面就是一个常见的开关电路。
Vg输入高时，N管会导通，使得P管的栅极为低，P管的DS导通。
一次发现奇怪的现象，Vg为高阻态时，Vout输入不定，检查发现P管的栅极电压变化不定。仔细检查发现R2虚焊，从而导致了N管的栅极浮空，把R2焊好，问题解决。
因此，MOS管的栅极不能浮空。P管应该有一个上拉电阻，对应的，N管应该有一个下拉电阻。
MOS管经常用于电路的开关控制，通过改变栅极(gate)的电压来使漏级(drain)和源级(source)导通或截断。下面就是一个常见的开关电路。
Vg输入高时，N管会导通，使得P管的栅极为低，P管的DS导通。
一次发现奇怪的现象，Vg为高阻态时，Vout输入不定，检查发现P管的栅极电压变化不定。仔细检查发现R2虚焊，从而导致了N管的栅极浮空，把R2焊好，问题解决。
因此，MOS管的栅极不能浮空。P管应该有一个上拉电阻，对应的，N管应该有一个下拉电阻。
