照明市场的电源解决方案( 非调光 )

此次推出以 Fairchild品牌为主, 可运用在 LED lighting 调光 / 非调光的控制板；

对于LED光源来说，调光技术是相当重要的,它除了可以实现节能减排外,更可以提供一个舒适的照明环境。随着LED应用市场的快速增长，故LED产品的应用范围也将不断增长。因此也必须满足不同应用环境的需求.以下就让我们更进一步的来说明..

非调光 : 16.8W 7732MY_F116控制板

【方案特色】
Fairchild开发出具有功率因子正义(PFC),单级初级侧调节(PSR)控制器
FL7732M_F116结合初级侧调节和单级PFC拓朴,以减少整体物料清单
(BOM)数目,例如输入电解电容和回授电路,从而达成更小的体积及寿命更长和
系统成本更低的设计.

【系统方块图】

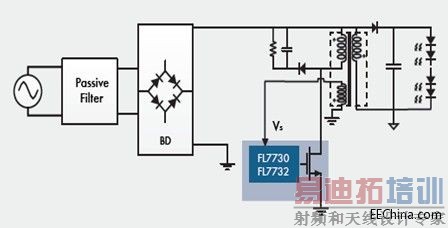

FL7732M_F116 非调光器控制系统方块图


【规格说明】非调光FL7732M_F116方案概要

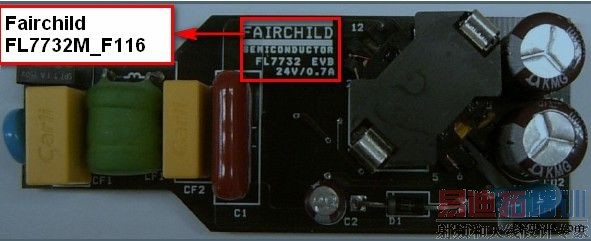

驱动控制板外观控制板_正面

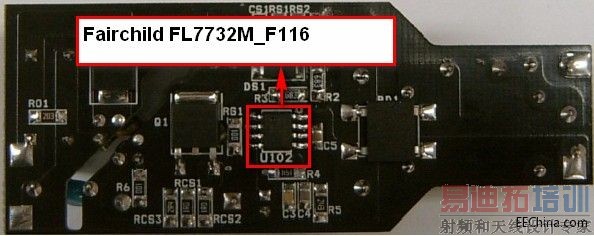

控制板_背面


功能
输入不需要电解电容
高功率因素>0.9
单级初级侧调节(PSR)控制器不需要光藕合器
精确的输出恒流控制，不受输入电压，输出电压和变压器感量影响
具有线电压补偿功能
具有线性频率控制功能，设计更简化，效率更高
精准的定电流控制(+/-5%)可准确调节输出电流而不受输入和输出电压左右
非连续电流模式(DCM)的运作下提供最佳功率因子和整体谐THD

应用范围
Isolation:up to 30W
Par30,Par38,T-bar LED lighting
Blub,Down lighting,Tube

本方案来自大联大云端
