【產品介紹】
本方案采用TLD 5098EL智能升降压型控制器，具有内置保护和诊断功能。主要功能是可以持续为LED提供恒定的电流,具有升降压功能。并且具有有模拟调光功能来调整平均LED电流，留有外接PWM调光接口。

【產品圖檔】
应用方案图

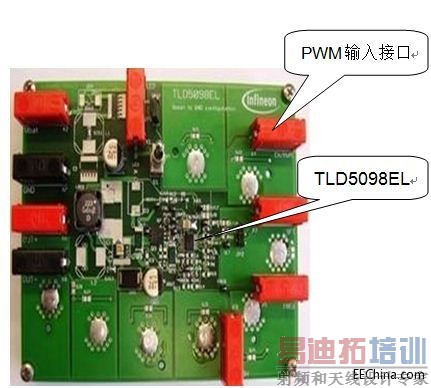

PCB

【產品特色】
宽输入电压Vin： 4.5V~45V
模拟调光和PWM调光
开路保护
短路保护
电源输入反向保护
输出过压保护
过温保护
外部频率同步接口
低静态电流

【產品規格】
负载：大功率LED
输入电压：4.5V~45V
PWM频率：100KHZ~500KHZ
过流保护：3A
过压保护：100VDC

【產品應用】

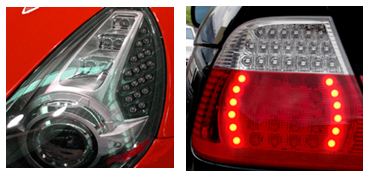

汽车前大灯、尾灯、示宽灯等多种汽车大功率LED的驱动

本方案来自大联大云端
