QI 标准无线充电方案

录入：edatop.com 点击：

无线充电技术在消费类市场表现出巨大的潜力。在不使用联机的情况下给电子设备充电不但可为便携式设备使用者提供一种便利的解决方案，而且还让广大设计人员能够寻找到更具创新性的问题解决方法。许多电池供电型便携式设备均能受益于这种技术，从手机到电动汽车不一而足。

为了便于使用并且让设计人员和消费者都受益，无线充电联盟 (WPC) 制定出了一种标准，在供电设备（电力发射器，充电站）和用电设备（电力接收器，便携式设备）之间创建了互操作性。WPC 标准定义了电感耦合（线圈结构）的类型，以及低功耗无线设备所用的通信协议。在这种标准下工作的任何设备都可以与任何其他 WPC 兼容设备配对。

2014 年，无线充电市场进入爆炸式发展时期，各大小厂家纷纷投入该市场，因此大联大世平集团特推出系列 QI 标准无线充电方案：

一、TI 高集成、易实现无线充电方案
二、Toshiba 简单快速无线充电方案
三、Freescale 高效定位无线充电方案
四、NXP 车载无线充电方案

一、 TI高集成、易实现无线充电方案

1. 5V 输入发射端

功能描述：

第二代数字无线电源控制发射端
用于便携式设备如手机等的充电
输入 5V 直流电,输出 10V 交流电
可寻找将被供电的 WPC 相容器件
接收来自被供电器件数据报通信并管理电源传送

重要特征：

动态电源限制 (DPL)
符合无线电源联盟 (WPC) 类型 A5 和类型 A11 发送器规范的 5V 运行
数字解调减少了组件
综合充电状态模式和故障指示

二、Toshiba简单快速无线充电方案

1. 方案特点

单芯片接收端解决方案
符合无线充电 Qi 1.1 规格
高效率低发热
电路保护功能（欠压保护，过压保护，过压钳位，限流控制，过热保护）
发射端可以同时给 2 台设备充电
发射端可实现自由定位
发射端芯片包含 MCU 和模拟部分

三、Freescale高效定位无线充电方案

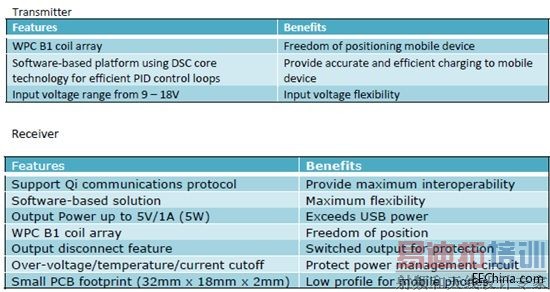

1. For Smart Phone
