利用分离轨方法扩大升压转换器输入电压范围
录入:edatop.com 点击:
作者:Haifeng Fan ,德州仪器 (TI) 系统工程师
引言
宽输入范围DC/DC控制器通常都具有内置欠压锁定(UVLO)电路,以在输入电压低于UVLO阈值时防止转换器误操作。但是,在一些应用中,启动时的输入电压高于UVLO阈值但稍后却可能降至该阈值以下,倘若出现负载瞬态或者超级电容放电,UVLO 电路便可能会引起我们不需要的关断。除此以外,在一些应用中,输入电压始终低于UVLO阈值,我们一般无法使用这些控制器。本文为您介绍几种分离轨方法,用于扩大升压转换器输入电压范围,从而让我们可以使用这些输入电压低于其UVLO阈值的控制器。文章提供了设计例子和测试结果,旨在验证这些方法的有效性。
升压转换器的最小输入电压

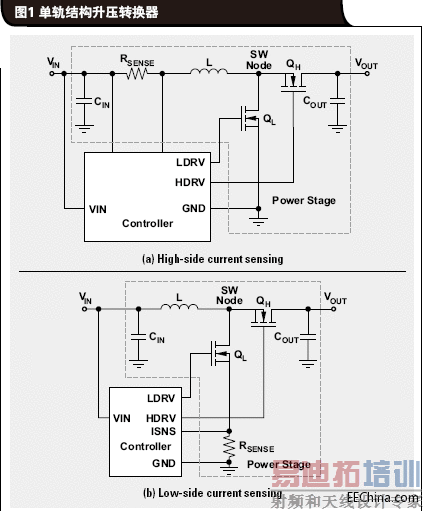

图1显示了单输入电源 (VIN) 的典型升压转换器,其向功率级提供输入电压,并向控制器提供偏置电压。VIN引脚的控制器最小偏置电压由控制器的输入UVLO阈值设置。为了保证高侧电流检测升压转换器的功能(请参见图1a),功率级的最小输入电压由电流检测比较器的最小共模电压定义。这是因为,输入电压同时也连接电流检测比较器的非反相输入。电流检测比较器的最小共模电压通常小于-控制器的输入UVLO阈值。对于低侧电流检测的升压转换器(请参见图1b )来说,功率级的输入电压并非直接连接电流检测比较器。因此,不要求匹配最小共模电压。所以,使用单轨结构时,功率级的输入电压和控制器的偏置电压连接在一起,这样,控制器的输入UVLO阈值便强行限制了升压功率级输入电压下降的程度。

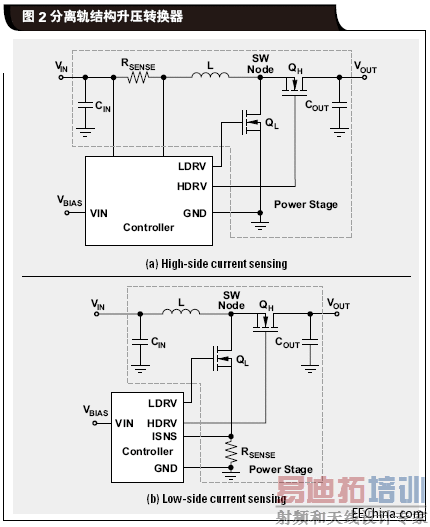

如图2所示,升压转换器的输入电源可以被分离为两个轨:功率级输入轨(VIN)和控制器的偏置输入轨 (VBIAS)。使用分离轨结构时,尽管仍然要求VBIAS 高于控制器的UVLO 阈值来开启控制器,但是,VIN可以降至UVLO阈值以下。由于VBIAS 仅需提供非常小的功率,因此其可以由一个充电泵产生,甚至可以共用另一个系统内已存在的电压轨。这样,便可以扩大电源轨 (VIN) 的电压范围。
本文将为您介绍几种实施这种分离轨结构的方法。TI的TPS43061同步升压控制器,将用于阐述这种分离轨概念,并验证所介绍方法的有效性。该升压控制器拥有一个高侧电流检测比较器,并在偏置电源输入 (VIN) 引脚有一个内部输入UVLO电路。

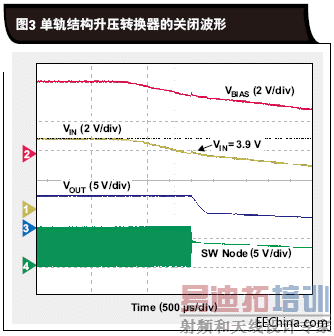

图3显示了图1a所示单轨结构下升压转换器的关闭波形。一旦VIN降至3.9V(控制器的UVLO 关闭阈值)以下,转换器便-停止开关操作。仅当VIN升至4.1V UVLO 开启阈值以上时,升压转换器才会开启。
扩大启动后的输入电压范围
在一些仅有一个输入电源的应用中,启动时,输入电源电压大于控制器的UVLO 开启阈值。但在启动之后,它会降至输入UVLO 阈值以下,从而导致意外关闭。例如,在使用光伏板和超级电容作为输入电源的电力系统中,放电会使输入电压降至控制器UVLO 关闭阈值以下。另一个例子是,USB电源线驱动的电源系统,在负载瞬态期间,其电压会明显下降,导致意外系统关闭。
就这些应用而言,如果VOUT在VBIAS 规格范围内(其总是大于UVLO开启阈值),则VOUT其可通过一个二极管反馈为偏置电源 (VBIAS)。在启动以后,VBIAS 被控制在VOUT。其大于VIN,并且即使在VIN降至该阈值以下时它也保持在UVLO阈值以上。只要VIN可以满足电流检测比较器的最小共模电压要求,升压转换器便可以维持正常工作。

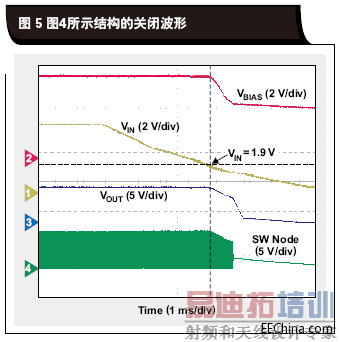

图5显示了图4所示升压转换器的关闭波形,其中,VOUT设置为6V,并且反馈为偏置电源。忽略二极管正向降压的情况下,启动后VOUT高于VIN时,偏置电源电压(VBIAS)被控制为大于VIN的VOUT。因此,当VIN降至3.9V以下时,VBIAS保持在3.9V UVLO关闭阈值以上。VOUT保持稳压范围内,直到VIN降至电流检测比较器的最小共模电压以下(本例中为1.9V )。这就意味着,启动后的最小输入电压(VIN)从3.9V降至1.9V 。
扩大启动输入电压范围

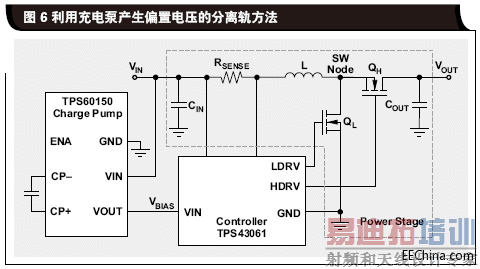

锂离子 (Li-Ion) 电池广泛应用于智能电话、平板电脑和其他手持设备中。由于需要放电和充电,单节锂离子电子3.6V的额定电压通常具有2.7V到4.2V的范围。即使在启动之前,它也比一些宽输入范围升压控制器的UVLO阈值要低。就这些应用而言,不管是单轨方案还是把VOUT反馈为偏置电源的分离轨方法都不起作用。我们需要一种不同于电池输入的单独偏置电源。幸运的是,偏置电池仅需提供非常低的功率。如果在系统中,存在另一个高于已有UVLO开启阈值的电源轨,则它可以在连接电源轨 (VIN) 至电池(请参见图2)的同时连接至VBIAS 。如果没有,则可以为偏置电源添加一个充电泵(请参见图6)。
在本例中,由于电池输入范围为2.7V到4.2V,因此TI 的TPS60150 充电泵产生一个经过稳压的5V电源,其高于TPS43061控制器的UVLO开启阈值,这样它便可以用作偏置电源。通过一个使用分离轨方法的充电泵,升压转换器可以使用一个电压高于升压控制器UVLO开启阈值的单输入电源来启动和运行。

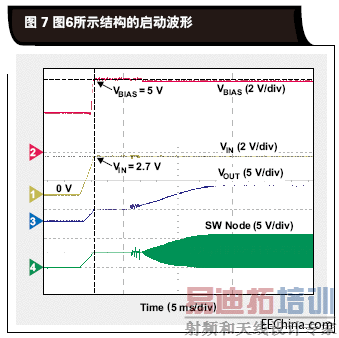

图7显示了图6所示升压转换器的启动波形。尽管VIN-仅为2.7V ,但由于VBIAS 在5V 下稳压,因此该转换器可以使用一个单2.7V电源启动和运行。通过这种分离轨方法,升压转换器的最小工作输入电压范围从4.1V进一步扩展至2.7V。
结论
升压转换器工作通常要求两个输入:功率级输入电源和控制器偏置电源。控制器的UVLO阈值决定了偏置电源的下限。另外,如果这两个轨连接在一起共用一个输入电源,则它还限制了功率级的输入电源。分离轨方法把电源轨分离于偏置电源轨,目的是消除对电源轨最小工作电压的限制。这样做可扩大升压转换器的输入电压范围。
引言
宽输入范围DC/DC控制器通常都具有内置欠压锁定(UVLO)电路,以在输入电压低于UVLO阈值时防止转换器误操作。但是,在一些应用中,启动时的输入电压高于UVLO阈值但稍后却可能降至该阈值以下,倘若出现负载瞬态或者超级电容放电,UVLO 电路便可能会引起我们不需要的关断。除此以外,在一些应用中,输入电压始终低于UVLO阈值,我们一般无法使用这些控制器。本文为您介绍几种分离轨方法,用于扩大升压转换器输入电压范围,从而让我们可以使用这些输入电压低于其UVLO阈值的控制器。文章提供了设计例子和测试结果,旨在验证这些方法的有效性。
升压转换器的最小输入电压
图1显示了单输入电源 (VIN) 的典型升压转换器,其向功率级提供输入电压,并向控制器提供偏置电压。VIN引脚的控制器最小偏置电压由控制器的输入UVLO阈值设置。为了保证高侧电流检测升压转换器的功能(请参见图1a),功率级的最小输入电压由电流检测比较器的最小共模电压定义。这是因为,输入电压同时也连接电流检测比较器的非反相输入。电流检测比较器的最小共模电压通常小于-控制器的输入UVLO阈值。对于低侧电流检测的升压转换器(请参见图1b )来说,功率级的输入电压并非直接连接电流检测比较器。因此,不要求匹配最小共模电压。所以,使用单轨结构时,功率级的输入电压和控制器的偏置电压连接在一起,这样,控制器的输入UVLO阈值便强行限制了升压功率级输入电压下降的程度。
如图2所示,升压转换器的输入电源可以被分离为两个轨:功率级输入轨(VIN)和控制器的偏置输入轨 (VBIAS)。使用分离轨结构时,尽管仍然要求VBIAS 高于控制器的UVLO 阈值来开启控制器,但是,VIN可以降至UVLO阈值以下。由于VBIAS 仅需提供非常小的功率,因此其可以由一个充电泵产生,甚至可以共用另一个系统内已存在的电压轨。这样,便可以扩大电源轨 (VIN) 的电压范围。
本文将为您介绍几种实施这种分离轨结构的方法。TI的TPS43061同步升压控制器,将用于阐述这种分离轨概念,并验证所介绍方法的有效性。该升压控制器拥有一个高侧电流检测比较器,并在偏置电源输入 (VIN) 引脚有一个内部输入UVLO电路。
图3显示了图1a所示单轨结构下升压转换器的关闭波形。一旦VIN降至3.9V(控制器的UVLO 关闭阈值)以下,转换器便-停止开关操作。仅当VIN升至4.1V UVLO 开启阈值以上时,升压转换器才会开启。
扩大启动后的输入电压范围
在一些仅有一个输入电源的应用中,启动时,输入电源电压大于控制器的UVLO 开启阈值。但在启动之后,它会降至输入UVLO 阈值以下,从而导致意外关闭。例如,在使用光伏板和超级电容作为输入电源的电力系统中,放电会使输入电压降至控制器UVLO 关闭阈值以下。另一个例子是,USB电源线驱动的电源系统,在负载瞬态期间,其电压会明显下降,导致意外系统关闭。
就这些应用而言,如果VOUT在VBIAS 规格范围内(其总是大于UVLO开启阈值),则VOUT其可通过一个二极管反馈为偏置电源 (VBIAS)。在启动以后,VBIAS 被控制在VOUT。其大于VIN,并且即使在VIN降至该阈值以下时它也保持在UVLO阈值以上。只要VIN可以满足电流检测比较器的最小共模电压要求,升压转换器便可以维持正常工作。
图5显示了图4所示升压转换器的关闭波形,其中,VOUT设置为6V,并且反馈为偏置电源。忽略二极管正向降压的情况下,启动后VOUT高于VIN时,偏置电源电压(VBIAS)被控制为大于VIN的VOUT。因此,当VIN降至3.9V以下时,VBIAS保持在3.9V UVLO关闭阈值以上。VOUT保持稳压范围内,直到VIN降至电流检测比较器的最小共模电压以下(本例中为1.9V )。这就意味着,启动后的最小输入电压(VIN)从3.9V降至1.9V 。
扩大启动输入电压范围
锂离子 (Li-Ion) 电池广泛应用于智能电话、平板电脑和其他手持设备中。由于需要放电和充电,单节锂离子电子3.6V的额定电压通常具有2.7V到4.2V的范围。即使在启动之前,它也比一些宽输入范围升压控制器的UVLO阈值要低。就这些应用而言,不管是单轨方案还是把VOUT反馈为偏置电源的分离轨方法都不起作用。我们需要一种不同于电池输入的单独偏置电源。幸运的是,偏置电池仅需提供非常低的功率。如果在系统中,存在另一个高于已有UVLO开启阈值的电源轨,则它可以在连接电源轨 (VIN) 至电池(请参见图2)的同时连接至VBIAS 。如果没有,则可以为偏置电源添加一个充电泵(请参见图6)。
在本例中,由于电池输入范围为2.7V到4.2V,因此TI 的TPS60150 充电泵产生一个经过稳压的5V电源,其高于TPS43061控制器的UVLO开启阈值,这样它便可以用作偏置电源。通过一个使用分离轨方法的充电泵,升压转换器可以使用一个电压高于升压控制器UVLO开启阈值的单输入电源来启动和运行。
图7显示了图6所示升压转换器的启动波形。尽管VIN-仅为2.7V ,但由于VBIAS 在5V 下稳压,因此该转换器可以使用一个单2.7V电源启动和运行。通过这种分离轨方法,升压转换器的最小工作输入电压范围从4.1V进一步扩展至2.7V。
结论
升压转换器工作通常要求两个输入:功率级输入电源和控制器偏置电源。控制器的UVLO阈值决定了偏置电源的下限。另外,如果这两个轨连接在一起共用一个输入电源,则它还限制了功率级的输入电源。分离轨方法把电源轨分离于偏置电源轨,目的是消除对电源轨最小工作电压的限制。这样做可扩大升压转换器的输入电压范围。
