TEA1733MT:GreenChip开关电源解决方案

录入:edatop.com    点击:
NXP公司的TEA1733MT是TEA1733系列GreenChip开关电源(SMPS)控制IC,适用于低成本反激拓扑,工作在固定频率模式,实施了频率抖动,以减少电磁干扰降低EMI。它集成了斜坡补偿,用于连续导通模式(CCM)的运作。输入电压12V-30V,启动和重起的电流非常低,只有10uA,无负载时的工作电流0.5mA,适用于75W以下的开关电源。

TEA1733MT IC包括过压保护(OPP),这使得控制器可以在过压的情况下在一定的时间内工作。它保留了两个管脚,VINSENSE和PROTECT,以达到保护的目的。通过使用少量的外部元件,可实现输入欠压保护(UVP),过电压保护(OVP),和过热保护(OTP)。

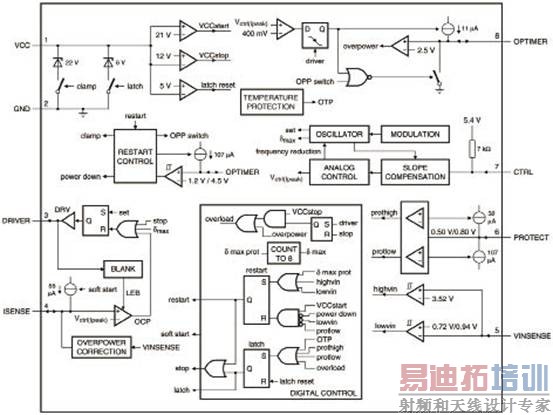

图1 TEA1733MT方框图

在低功率水平时,初级峰值电流设置为最大峰值电流的25%,并减少开关频率以限制开关损耗。通过高输出功率的固定频率和低输出功率的频率降低相结合,实现了全负荷范围内的高效率。

TEA1733MT主要特性

• SMPS控制器IC,实现了低成本应用

• 输入电压范围(12 V至30 V)

• 在启动和重新启动时,极低的电源电流(通常为10 uA)

• 在正常运行时的低电流(无负载通常为0.55 mA)

• 过压、或高/低线补偿

• 可调过压暂停时间

• 可调过压重新启动定时器

• 固定开关频率,频率抖动以降低EMI

• 频率降低和固定的最小峰值电流,以保持低输出功率时的高效率

• CCM运作的斜坡补偿低


图2 TEA1733MT典型配置图

• 可调过流保护(OCP)断路电平

• 可调软启动操作

• 两个保护输入(输入UVP和OVP,OTP及输出过压保护如芯片过热保护)

TEA1733MT应用

• 适用于所有要求高效率和成本效益 的电源解决方案,最高75W

详情请见:

http://solution.eccn.com/solution_2011050410463955.htm
