UBA2015P:230V 25W荧光灯(CFL)电源解决方案

录入:edatop.com    点击:
NXP公司的UBA2015P是能驱动管灯(TL)和紧凑型荧光灯(CFL)的高压集成电路,包括荧光灯控制模块、半桥驱动器、内置的临界导通模式PFC控制器/驱动器以及多种保护机制。电源电压高达600V,可调整预热时间和预热电流以及点火失效检测,主要用在荧光灯照明电源。本文介绍了UBA2015P主要特性和优势、UBA2015P评估板指标、方框图、电路图和材料清单。

UBA2015P能够驱动采用半桥电路(由2个MOSFET组成)的荧光灯,电源电压高达600V。UBA2015P由来自于半桥电路的启动泄流电阻器和dV/dt电源,或者来自于半桥或PFC的任何其它辅助电源供电。该IC的电源电流较低,内部箝位限制了电源电压。


图1 UBA2015P评估板外形图

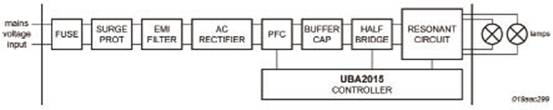

图2 UBA2015P评估板方框图

UBA2015P的主要特性和优势

• 集成式4引脚临界导通模式PFC控制器/驱动器

• PFC反馈引脚上的引脚开路和短路保护

• 过流保护

• 过压保护

• 面向半桥的高端驱动器的集成式电平转换器

• 面向半桥的高端驱动器电源的集成式阴极负载二极管

• 独立无重叠时间

• EOL(寿命终止)检测(对称和不对称)

• 可调预热时间

• 可调预热电流

• 电灯点火系统故障检测

• 能够对所有带有谐振回路的电灯进行点火检测

• 可调固定频率预热

• 如果第一次点火失败,还能够进行二次点火

• 恒定输出功率,不受电源电压变化的控制

• 更换电灯后自动重启

• 电灯电流控制

• 硬开关/电容式保护

• 电灯过压(电灯拆除)保护

• 温度保护

UBA2015P评估板指标:

UBA2015P应用

• 面向具有固定输出的日光灯镇流器

• 面向AC电源电压(高达390V)的PFC

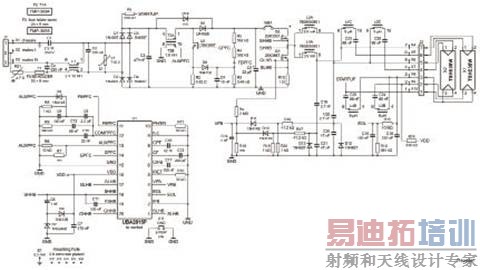

图3 UBA2015P评估板电路图

UBA2015P评估板

本文介绍了UBA2015P评估板的技术规范和用法,本参考镇流器设计旨在驱动2个TL5HE35W灯。

评估板需要连至电源电压。任何时候都要避免在它与电源电压相连时触摸电路板,在不受控制的非实验环境下使用时,必须要有绝缘壳。不管什么时候,都建议对采用可变比变压器的主相进行电流绝缘处理。

PFC的输出端与电解缓冲电容器相连,用于为半桥电路供电,电灯与半桥电路相连,UBA2015P控制器IC控制PFC和半桥电路。在临界导通模式下,PFC被用作上变频器。谐振电路由包含2个N沟道MOSFET的半桥供电,谐振电路包含1个变压器,用于给电极加热(预热)。

这类具有感应加热功能的拓扑用于众多功率超过25W的商用镇流器,使之成为经济型应用。电灯采用并联方式。

详情请见:

http://solution.eccn.com/solution_2011052710204082.htm
