继电器接线图目前国内生产的保护继电器，最常用的结构有三种(系列)本样本统称为通用结构。

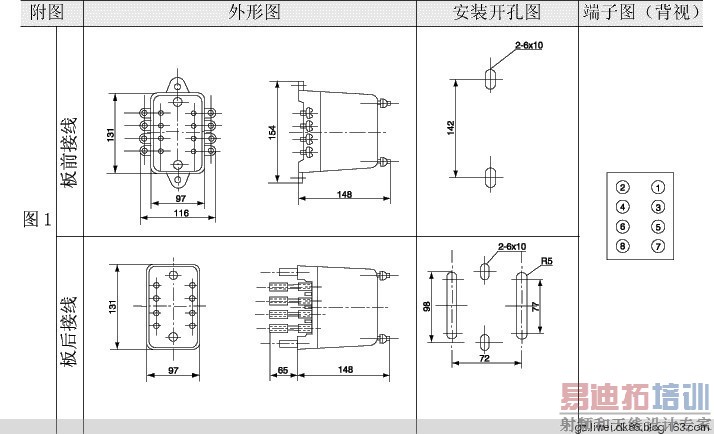

(1)、固定安装10系列结构(简称上继结构)这种结构的继电器整体固定安装，基本结构为突出式板后接线，加上附件后也可作板前接线使用。静态继电器样本中使用二种结构形式，如附图1-2所示；

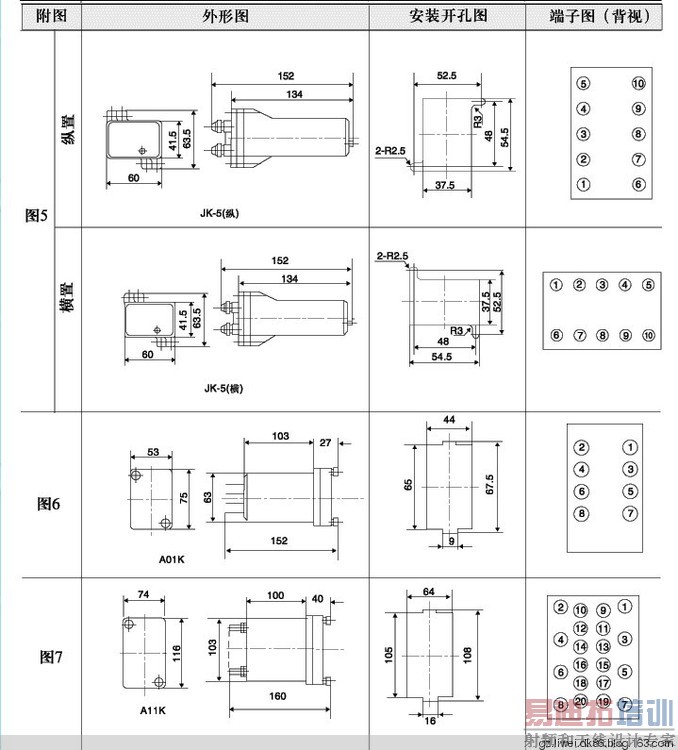

(2)、凸出式插拔20系列结构(简称阿继结构)这种结构的继电器可与底座插拔分离。基本结构为凸出式安装，板后接线，静态继电器的样本中使用JK- 1、JK-2、JK-5三种结构形式，如附图3-5所示；

(3)、嵌入式插拔30系列结构(简称许继结构)这种结构的继电器机芯可与壳体插拔分离。静态继电器样本中使用 A01K、A11K二种，如附图6-7所示：
