调压、定时两用控制器
录入:edatop.com 点击:
这是一种电路简单、制作容易、使用方便的调压与定时两用控制器。其指标为:调压范围30—215V AC,定时5—60分钟,功率500W。可对各种家用电器进行调压(调光、调温、调速)或定时关闭。(提示:“调压”功能绝不能用于采用开关电源的电器!如电脑、彩电、手机充电器等。)
工作原理

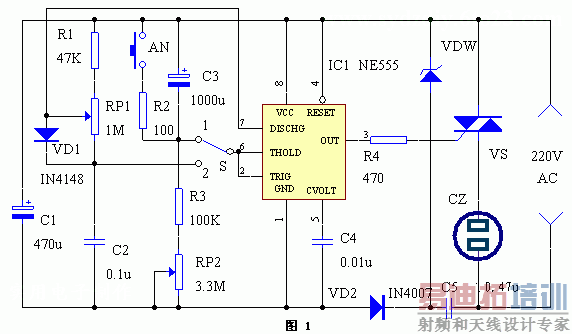

该两用控制器的电路原理见图1(点击下载原理图)。调压、定时选择开关S2置于1时,NE555和S、C3、RP2及VS等组成定时控制电路。使用时,按一下AN,C3通过R2、AN迅速放电,这时,NE555的②、⑥端为高电平,③端输出低电平,双向可控硅VS导通,输出插座CZ有电压输出。直流电源经RP2、R3对C3充电,C3充满电后,NE555的②、⑥端电压降低到直流电源电压的1/3,此时,NE555置位,③端输出高电平,VS截止,CZ无电压输出。
当开关S置于2时,NE555和RP1、R1、C2等组成触发脉冲产生电路,NE555的③端输出频率约13Hz、占空比可调的触发脉冲。调整RP1即可改变触发脉冲的宽度,然后再用该脉冲去控制VS的导通角,使CZ上的输出电压随着导通角的变化而变化,从而达到调压的目的。VD1的作用是当调整RP1时,使振荡周期不变,而触发脉冲宽度改变。C5和VDW、VD2组成降压、整流电路,为NE555提供12V左右的直流工作电压。C5是降压电容。R2、R4是限流电阻。
元器件选择与制作
元器件清单见下表。
RP2用于调节定时时间,装好后,可在外壳上按时间与角度的关系标示好刻度。
该两用控制器安装完毕,只要选用符合要求的正品元件、安装无误,一般不用调试就可正常工作。
工作原理
该两用控制器的电路原理见图1(点击下载原理图)。调压、定时选择开关S2置于1时,NE555和S、C3、RP2及VS等组成定时控制电路。使用时,按一下AN,C3通过R2、AN迅速放电,这时,NE555的②、⑥端为高电平,③端输出低电平,双向可控硅VS导通,输出插座CZ有电压输出。直流电源经RP2、R3对C3充电,C3充满电后,NE555的②、⑥端电压降低到直流电源电压的1/3,此时,NE555置位,③端输出高电平,VS截止,CZ无电压输出。
当开关S置于2时,NE555和RP1、R1、C2等组成触发脉冲产生电路,NE555的③端输出频率约13Hz、占空比可调的触发脉冲。调整RP1即可改变触发脉冲的宽度,然后再用该脉冲去控制VS的导通角,使CZ上的输出电压随着导通角的变化而变化,从而达到调压的目的。VD1的作用是当调整RP1时,使振荡周期不变,而触发脉冲宽度改变。C5和VDW、VD2组成降压、整流电路,为NE555提供12V左右的直流工作电压。C5是降压电容。R2、R4是限流电阻。
元器件选择与制作
元器件清单见下表。
编 号 | 名 称 | 型 号 | 数 量 |
R1 | 电阻 | 47K | 1 |
R2 | 电阻 | 100Ω | 1 |
R3 | 电阻 | 100K | 1 |
R4 | 电阻 | 470Ω | 1 |
RP1 | 电位器 | 1M线性电位器 | 1 |
RP2 | 电位器 | 3.3M 线性电位器 | 1 |
C1 | 电解电容 | 470uF | 1 |
C2 | 涤纶电容 | 0.1u | 1 |
C3 | 电解电容 | 1000uF | 1 |
C4 | 涤纶电容 | 0.01u | 1 |
C5 | 金属化电容 | 0.47uF 耐压≥400V | 1 |
VD1 | 开关二极管 | IN4148 | 1 |
VD2 | 整流二极管 | IN4007 | 1 |
VDW | 稳压二极管 | 12V | 1 |
VS | 双向可控硅 | 3A 600V | 1 |
IC | 时基电路 | NE555 | 1 |
S | 转换开关 | 1×2小型钮子开关 | 1 |
CZ | 电源插座 | 10A 250V | 1 |
RP2用于调节定时时间,装好后,可在外壳上按时间与角度的关系标示好刻度。
该两用控制器安装完毕,只要选用符合要求的正品元件、安装无误,一般不用调试就可正常工作。
