开关电源拓扑结构详解
录入：edatop.com 点击：
导读: 开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。开关电源主回路可以分为隔离式与非隔离式两大类型。
主回路—开关电源中，功率电流流经的通路。主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。
开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。
开关电源主回路可以分为隔离式与非隔离式两大类型。
1. 非隔离式电路的类型：
非隔离——输入端与输出端电气相通，没有隔离。

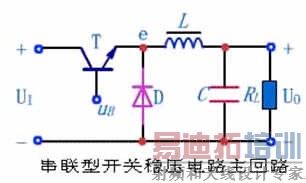

1.1. 串联式结构
串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

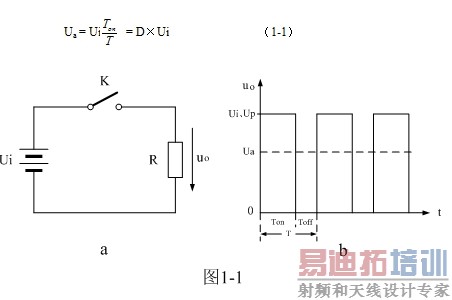

上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。其中L是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。
在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。
对于图1-2，如果不看控制开关T和输入电压Ui，它是一个典型的反г 型滤波电路，它的作用是把脉动直流电压通过平滑滤波输出其平均值。
串联式开关电源输出电压uo的平均值Ua为：
并联——在主回路中，相对于输入端而言，开关器件（下图中所示的开关三极管T）与输出端负载成并联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载R靠电容器存储的电能供电；当开关管T关断时，续流二极管D导通，输入端电源电压与电感器L中的自感电动势正向叠加后，通过续流二极管D对负载R供电，并同时对电容器C充电。
并联开关电源输出电压Uo为：

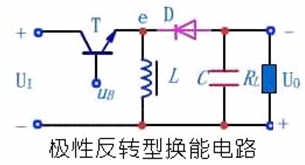

1.3.极性反转型变换器结构（inverting）
极性反转——输出电压与输入电压的极性相反。电路的基本结构特征是：在主回路中，相对于输入端而言，电感器L与负载成并联。（也是串联式开关电源的一种，一般又称为反转式串联开关电源）
反转式串联开关电源输出电压Uo为：
2. 隔离式电路
2.2. 单端反激式 Single F1yback Converter（单端反激式变压器开关电源）
所谓反激式变压器开关电源，是指当变压器的初级线圈正好被直流电压激励时，变压器的次级线圈没有向负载提供功率输出，而仅在变压器初级线圈的激励电压被关断后才向负载提供功率输出，这种变压器开关电源称为反激式开关电源。
反激式电路与正激式电路相反，脉冲变压器的原/付边相位关系，确保当开关管导通，驱动脉冲变压器原边时，变压器付边不对负载供电，即原/付边交错通断。脉冲变压器磁能被积累的问题容易解决，但是，由于变压器存在漏感，将在原边形成电压尖峰，可能击穿开关器件，需要设置电压钳位电路予以保护D3、N3构成的回路。从电路原理图上看，反激式与正激式很相象，表面上只是变压器同名端的区别，但电路的工作方式不同，D3、N3的作用也不同。

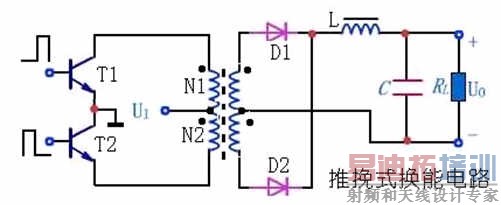

2.3. 推挽 Push pull （变压器中心抽头）式
这种电路结构的特点是：对称性结构，脉冲变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断，工作过程类似于线性放大电路中的乙类推挽功率放大器。
主要缺点：变压器绕组利用率低、对开关管的耐压要求比较高（至少是电源电压的两倍）。
的类型：
隔离——输入端与输出端电气不相通，通过脉冲变压器的磁偶合方式传递能量，输入输出完全电气隔离。

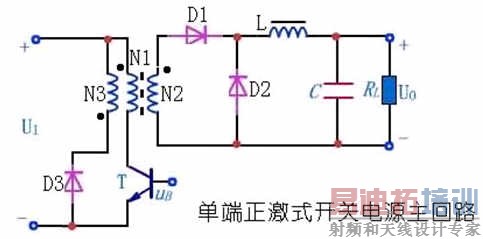

2.1. 单端正激式 single Forward Converte
r（又叫单端正激式变压器开关电源 ）
单端——通过一只开关器件单向驱动脉冲变压器；
正激式：就是只有在开关管导通的时候，能量才通过变压器或电感向负载释放，当开关关闭的时候，就停止向负载释放能量。目前属于这种模式的开关电源有：串联式开关电源，buck拓扑结构开关电源，激式变压器开关电源、推免式、半桥式、全桥式都属于正激式模式。
反激式：就是在开关管导通的时候存储能量，只有在开关管关断的时候释放才向负载释放能量。属于这种模式的开关电源有：并联式开关电源、boots、极性反转型变换器、反激式变压器开关电源。
正激变压器——脉冲变压器的原/付边相位关系，确保在开关管导通，驱动脉冲变压器原边时，变压器付边同时对负载供电。
所谓正激式变压器开关电源，是指当变压器的初级线圈正在被直流电压激励时，变压器的次级线圈正好有功率输出。（正激式变压器开关电源是推免式变压器开关电源衍生过来的，推免式有两个控制开关，正激式改成一个开关控制。）
在上图中，需要特别注意的是开关变压器初、次级线圈的同名端。如果把开关变压器初线圈或次级线圈的同名端弄反，上图就不再是正激式变压器开关电源了
该电路的最大问题是：开关管T交替工作于通/断两种状态，当开关管关断时，脉冲变压器处于“空载”状态，其中储存的磁能将被积累到下一个周期，直至电感器饱和，使开关器件烧毁。图中的D3与N3构成的磁通复位电路，提供了泄放多余磁能的渠道。

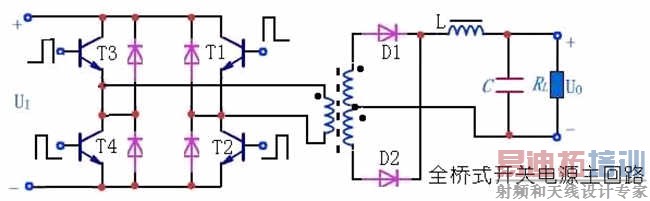

2.4. 全桥式 Full Bridge Converter
主要优点：与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半。
主要缺点：使用的开关管数量多，且要求参数一致性好，驱动电路复杂，实现同步比较困难。这种电路结构通常使用在1KW以上超大功率开关电源电路中。

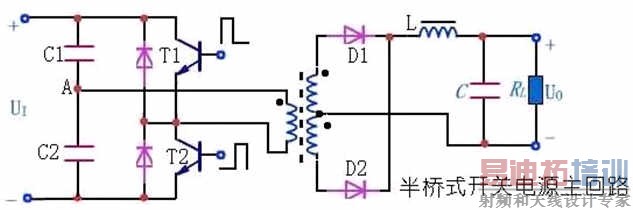

2.5. 半桥式 Half Bridge Converter
电路的结构类似于全桥式，只是把其中的两只开关管（T3、T4）换成了两只等值大电容C1、C2。
DC／DC电源变换器的拓扑类型
0 引言
本文的第一部分为“DC／DC电源变换器拓扑的分类”，第二部分是在参考美国TI公司资料的基础上撰写而成的，新增加了各种DC／DC电源变换器的主要特点及PWM控制器的典型产品，另外还按照目标对电路结构、波形参数和汁算公式中的物理量作了统一。本文的特点足以表格形式归纳了常见DC／DC电源变换器的拓扑结构．这对电源专业的广大技术人员是一份不可多得的技术资料。
1 DC／DC电源变换器拓扑结构的分类
DC／DC电源变换器的拓扑类型主要有以下13种：
（1）Buck Converter降压式变换器；
（2）Boost Conyerter升压式变换器；
（3）Buck—Boost Converter降压/升压式变换器，含极性反转（Inverting）式变换器；
（4）Cuk Converter升压，升压串联式变换器；
（5）SEPIC（Single Endcd Pdimary Inductor Converter）单端一次侧电感式变换器；
（6）F1yback Converter反激式（亦称回扫式）变换器；
（7）Forward Converter正激式变换器：
（8）Double Switches Forward Converter双开关正激式变换器；
（9）Active Clamp Forward Converter有源箝位
（0）Half Bridge Converter半桥式变换器；
（11）Full Bridge Converter全桥式变换器；
（12）Push pull Convener推挽式变换器：
（13）Phase Shift Switching ZVT（Phase Shift Switching Zero Voltage Transition）移相式零电压开关变换器。
2 常见DC／DC电源变换器的拓扑类型

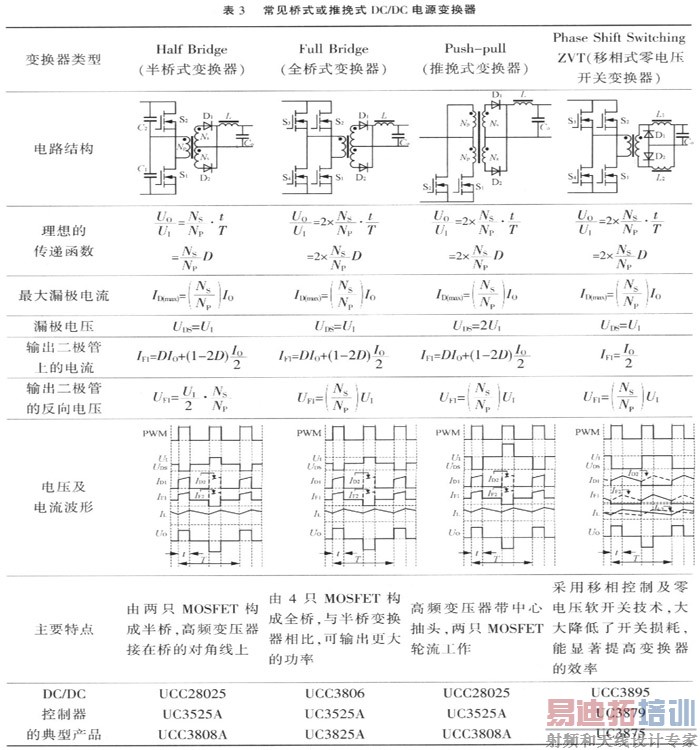

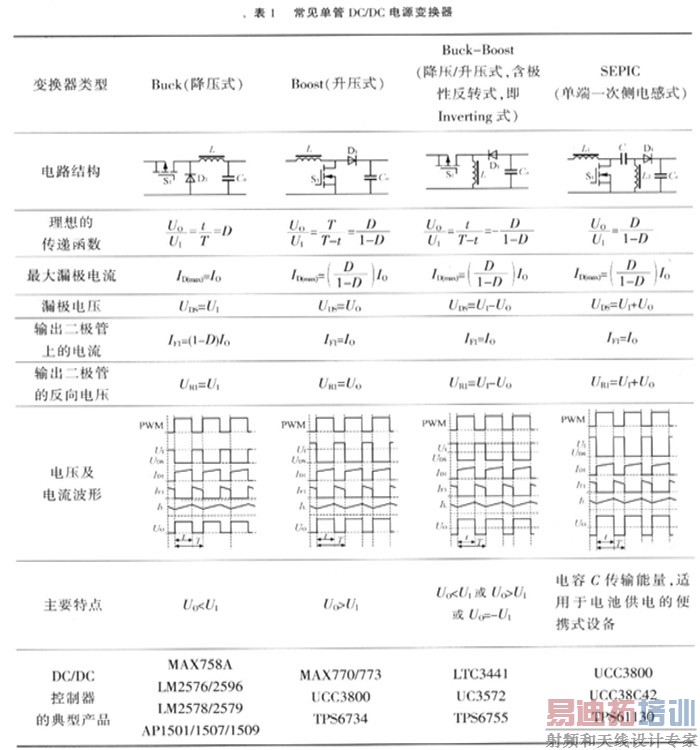

常见DC/DC电源变换器的拓扑类型见表1～表3所列。表中给出不同的电路结构，同时也给出相应的电压及电流波形（设相关的电感电流为连续工作方式）。PWM表示脉宽调制波形，U1为直流输入电压，UDS为功率丌关管S1（MOSFFT）的漏一源极电压。ID1为S1的漏极电流。IF1为D1的工作电流，U0为输出电压，IL为负载电流。T为周期，t为UO呈高电平（或低电平）的时问及开关导通时间，D为占空比，有关系式：D=t/T。C1、C2均为输入端滤波电容，CO为输出端滤波电容，L1、L2为电感。
主回路—开关电源中，功率电流流经的通路。主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。
开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。
开关电源主回路可以分为隔离式与非隔离式两大类型。
1. 非隔离式电路的类型：
非隔离——输入端与输出端电气相通，没有隔离。
1.1. 串联式结构
串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。
上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。其中L是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。
在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。
对于图1-2，如果不看控制开关T和输入电压Ui，它是一个典型的反г 型滤波电路，它的作用是把脉动直流电压通过平滑滤波输出其平均值。
串联式开关电源输出电压uo的平均值Ua为：
并联——在主回路中，相对于输入端而言，开关器件（下图中所示的开关三极管T）与输出端负载成并联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载R靠电容器存储的电能供电；当开关管T关断时，续流二极管D导通，输入端电源电压与电感器L中的自感电动势正向叠加后，通过续流二极管D对负载R供电，并同时对电容器C充电。
并联开关电源输出电压Uo为：
1.3.极性反转型变换器结构（inverting）
极性反转——输出电压与输入电压的极性相反。电路的基本结构特征是：在主回路中，相对于输入端而言，电感器L与负载成并联。（也是串联式开关电源的一种，一般又称为反转式串联开关电源）
反转式串联开关电源输出电压Uo为：
2. 隔离式电路
2.2. 单端反激式 Single F1yback Converter（单端反激式变压器开关电源）
所谓反激式变压器开关电源，是指当变压器的初级线圈正好被直流电压激励时，变压器的次级线圈没有向负载提供功率输出，而仅在变压器初级线圈的激励电压被关断后才向负载提供功率输出，这种变压器开关电源称为反激式开关电源。
反激式电路与正激式电路相反，脉冲变压器的原/付边相位关系，确保当开关管导通，驱动脉冲变压器原边时，变压器付边不对负载供电，即原/付边交错通断。脉冲变压器磁能被积累的问题容易解决，但是，由于变压器存在漏感，将在原边形成电压尖峰，可能击穿开关器件，需要设置电压钳位电路予以保护D3、N3构成的回路。从电路原理图上看，反激式与正激式很相象，表面上只是变压器同名端的区别，但电路的工作方式不同，D3、N3的作用也不同。
2.3. 推挽 Push pull （变压器中心抽头）式
这种电路结构的特点是：对称性结构，脉冲变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断，工作过程类似于线性放大电路中的乙类推挽功率放大器。
主要缺点：变压器绕组利用率低、对开关管的耐压要求比较高（至少是电源电压的两倍）。
的类型：
隔离——输入端与输出端电气不相通，通过脉冲变压器的磁偶合方式传递能量，输入输出完全电气隔离。
2.1. 单端正激式 single Forward Converte
r（又叫单端正激式变压器开关电源 ）
单端——通过一只开关器件单向驱动脉冲变压器；
正激式：就是只有在开关管导通的时候，能量才通过变压器或电感向负载释放，当开关关闭的时候，就停止向负载释放能量。目前属于这种模式的开关电源有：串联式开关电源，buck拓扑结构开关电源，激式变压器开关电源、推免式、半桥式、全桥式都属于正激式模式。
反激式：就是在开关管导通的时候存储能量，只有在开关管关断的时候释放才向负载释放能量。属于这种模式的开关电源有：并联式开关电源、boots、极性反转型变换器、反激式变压器开关电源。
正激变压器——脉冲变压器的原/付边相位关系，确保在开关管导通，驱动脉冲变压器原边时，变压器付边同时对负载供电。
所谓正激式变压器开关电源，是指当变压器的初级线圈正在被直流电压激励时，变压器的次级线圈正好有功率输出。（正激式变压器开关电源是推免式变压器开关电源衍生过来的，推免式有两个控制开关，正激式改成一个开关控制。）
在上图中，需要特别注意的是开关变压器初、次级线圈的同名端。如果把开关变压器初线圈或次级线圈的同名端弄反，上图就不再是正激式变压器开关电源了
该电路的最大问题是：开关管T交替工作于通/断两种状态，当开关管关断时，脉冲变压器处于“空载”状态，其中储存的磁能将被积累到下一个周期，直至电感器饱和，使开关器件烧毁。图中的D3与N3构成的磁通复位电路，提供了泄放多余磁能的渠道。
2.4. 全桥式 Full Bridge Converter
这种电路结构的特点是：由四只相同的开关管接成电桥结构驱动脉冲变压器原边。
图中T1、T4为一对，由同一组信号驱动，同时导通/关端；T2、T3为另一对，由另一组信号驱动，同时导通/关端。两对开关管轮流通/断，在变压器原边线圈中形成正/负交变的脉冲电流。主要优点：与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半。
主要缺点：使用的开关管数量多，且要求参数一致性好，驱动电路复杂，实现同步比较困难。这种电路结构通常使用在1KW以上超大功率开关电源电路中。
2.5. 半桥式 Half Bridge Converter
电路的结构类似于全桥式，只是把其中的两只开关管（T3、T4）换成了两只等值大电容C1、C2。
DC／DC电源变换器的拓扑类型
0 引言
本文的第一部分为“DC／DC电源变换器拓扑的分类”，第二部分是在参考美国TI公司资料的基础上撰写而成的，新增加了各种DC／DC电源变换器的主要特点及PWM控制器的典型产品，另外还按照目标对电路结构、波形参数和汁算公式中的物理量作了统一。本文的特点足以表格形式归纳了常见DC／DC电源变换器的拓扑结构．这对电源专业的广大技术人员是一份不可多得的技术资料。
1 DC／DC电源变换器拓扑结构的分类
DC／DC电源变换器的拓扑类型主要有以下13种：
（1）Buck Converter降压式变换器；
（2）Boost Conyerter升压式变换器；
（3）Buck—Boost Converter降压/升压式变换器，含极性反转（Inverting）式变换器；
（4）Cuk Converter升压，升压串联式变换器；
（5）SEPIC（Single Endcd Pdimary Inductor Converter）单端一次侧电感式变换器；
（6）F1yback Converter反激式（亦称回扫式）变换器；
（7）Forward Converter正激式变换器：
（8）Double Switches Forward Converter双开关正激式变换器；
（9）Active Clamp Forward Converter有源箝位
（0）Half Bridge Converter半桥式变换器；
（11）Full Bridge Converter全桥式变换器；
（12）Push pull Convener推挽式变换器：
（13）Phase Shift Switching ZVT（Phase Shift Switching Zero Voltage Transition）移相式零电压开关变换器。
2 常见DC／DC电源变换器的拓扑类型
常见DC/DC电源变换器的拓扑类型见表1～表3所列。表中给出不同的电路结构，同时也给出相应的电压及电流波形（设相关的电感电流为连续工作方式）。PWM表示脉宽调制波形，U1为直流输入电压，UDS为功率丌关管S1（MOSFFT）的漏一源极电压。ID1为S1的漏极电流。IF1为D1的工作电流，U0为输出电压，IL为负载电流。T为周期，t为UO呈高电平（或低电平）的时问及开关导通时间，D为占空比，有关系式：D=t/T。C1、C2均为输入端滤波电容，CO为输出端滤波电容，L1、L2为电感。
