TPS62730:高频超低功耗DC电源解决方案

录入:edatop.com    点击:
TI公司TPS62730是一款高频同步降压DC-DC转换器,针对超低功耗无线应用进行了优化。该器件能够为TI低功耗无线子1GHz和2.4GHz RF收发器与片上系统解决方案供电。在TX和RX模式下,TPS62730利用高效降压转换降低了电池的电流消耗。它可提供高达100mA的输出电流,允许使用小型、低成本片式电感器和电容器。该器件的输入电压范围为1.9V-3.9V,支持以锂为主的化学电池(如Li-SOCl2、Li-SO2和Li-MnO2)和两节碱性电池。

TPS62730具有超低功耗旁路模式,典型电流消耗为30nA,支持TI的CC2540蓝牙低能解决方案和CC430片上系统解决方案的休眠与低功耗模式。

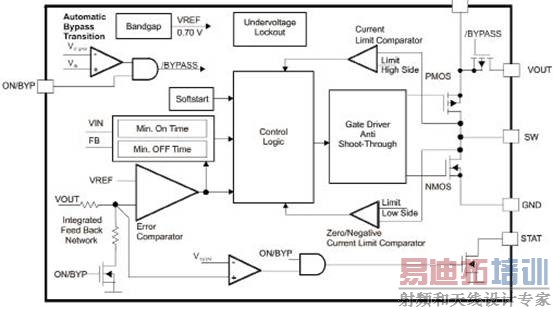

图1 TPS62730功能方框图

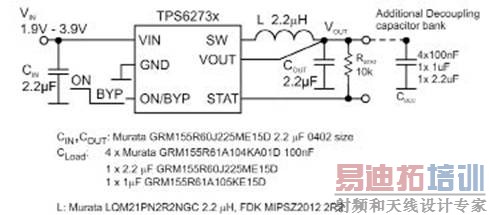

图2 TPS62730典型应用电路图

TPS62730的主要特性

• 输入电压VIN范围:1.9V-3.9V

• 超低功耗旁路模式:30nA(典型值)

• DC/DC静态电流:25μA(典型值)

• 内部反馈分频器断路

• VIN和VOUT之间的旁路开关:2.1Ω(典型值)

• 从DC/DC自动转换成旁路模式

• 开关频率:高达3MHz

• DC/DC效率:高达95%

• 开漏状态输出STAT

• 输出峰值电流:高达100mA

• 固定输出电压:2.1V

• 小型外部输出滤波器元件:2.2μH/2.2μF

• 针对低输出纹波电压进行了优化

• 小型1mm×1.5mm×0.6mm SON封装

• 最小尺寸:12mm2

TPS62730应用

• CC2540蓝牙低能片上系统解决方案

• 低功耗无线应用

• RF4CE、计量

TPS62730EVM-726评估模块

TPS62730EVM-726评估模块(EVM)可以帮助设计者评估TPS62730降压转换器的操作和性能。用户指南介绍了TPS62730评估模块、如何进行独立评估以及如何连接主机或系统。该转换器设计用于位输出端提供高达100mA的连续电流。可以通过将ON/BYP引脚接地让转换器切换到旁路模式;如果输入电压降至输出调节电压,则转换器可以自动切换到旁路模式。

TPS62730是一款高频同步降压DC-DC转换器,针对超低功耗无线应用进行了优化。该器件能够为TI低功耗无线子1GHz和2.4GHz RF收发器供电。在TX和RX模式下,TPS62730利用高效降压转换降低了电池的电流消耗。它可提供高达100mA的输出电流,允许使用小型、低成本片式电感器和电容器。

该器件的输入电压范围为1.9V-3.9V,支持大多数以锂为主的化学电池。TPS62730具有超低功耗旁路模式,典型电流消耗为30nA,支持现代RF收发器的低功耗模式。在旁路模式下,输入通过内部2Ω旁路FET与VOUT引脚相连。输入(电池)电压降至旁路转换阈值时,该转换器会自动进入旁路模式。

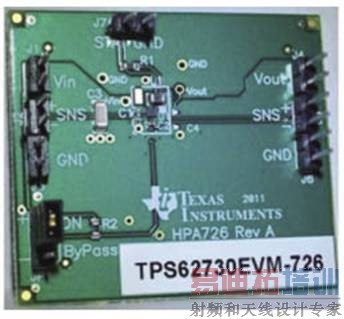

图3 TPS62730EVM-726评估模块外形图

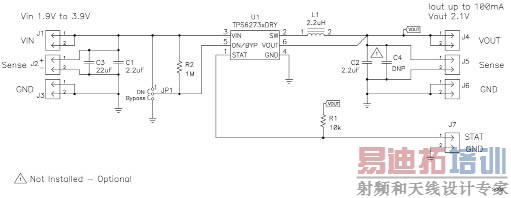

图4 TPS62730EVM-726评估模块电路图

TPS62730EVM-726评估模块的主要特性

• 输入电压VIN范围:1.9V-3.9V

• 超低功耗旁路模式:30nA(典型值)

• DC/DC静态电流:25μA(典型值)

• 内部反馈分频器断连

• VIN和VOUT之间的旁路开关:2.5Ω(典型值)

• 从DC/DC自动转换成旁路模式

• 开关频率:高达3MHz

• DC/DC效率:高达95%

• 开漏状态输出STAT

• 输出峰值电流:高达100mA

• 固定输出电压选项:2.1V、2.05V和1.9V

• 小型外部输出滤波器元件:2.2μH/2.2μFv

• 针对低输出纹波电压进行了优化

• 小型1mm×1.5mm×0.6mm SON封装

• 最小尺寸:12 mm2

详情请见:

TI TPS62730高频超低功耗DC电源解决方案
